Поворотные консоли для автомойки Hawk

Поворотная консоль для автомойки поднимает шланг высокого давления под потолок и ведет его над машиной, так что оператор обходит кузов по кругу, а рукав не лежит на полу, не попадает под колеса и не трет лакокрасочное покрытие. В разделе 8 потолочных консолей Hawk со стрелой от 1500 до 2000 мм, на рабочее давление 250 бар: прямые, изогнутые, двойные и из нержавеющей стали.

Ниже рассказываем, как устроена потолочная консоль, как подобрать длину стрелы под размер бокса, как ее смонтировать и обслуживать и какие ошибки чаще всего допускают при оснащении поста.

Что дает потолочная консоль посту мойки

Пост без консоли легко узнать: шланг лежит в мокром песке, оператор перекидывает его через капот, клиенты на мойке самообслуживания наступают на рукав и тянут его под колеса. Потолочная консоль решает сразу несколько задач:

• шланг служит дольше, потому что не трется о бетон, не пережимается колесами и не перегибается у пистолета;
• кузов не царапается: грязный рукав не скользит по лаку при обходе машины;
• работа идет быстрее, оператор не тратит время на перекладывание шланга с одной стороны на другую;
• пост безопаснее, на полу нет рукава, о который можно споткнуться;
• бокс выглядит аккуратно, что заметно влияет на впечатление клиента на мойке самообслуживания.

Как устроена поворотная консоль

Консоль — это стрела, закрепленная на потолке через поворотный узел. Вода под давлением подходит к узлу сверху, проходит через вращающееся соединение и идет по стреле к ее концу. С конца стрелы свисает шланг с пистолетом. Когда оператор идет вокруг машины, шланг тянет стрелу за собой, и она поворачивается вслед за человеком.

Главные части консоли:

• Потолочное крепление — основание, которое анкеруется к перекрытию или металлоконструкции.
• Поворотное соединение — узел, который пропускает воду под давлением и одновременно дает стреле вращаться. От его уплотнений зависит, будет ли консоль работать без течи.
• Стрела — прямая или изогнутая труба, по которой идет вода. Длина стрелы определяет, какую зону покрывает пост.
• Узел подвеса шланга на конце стрелы, к которому подключают рукав к пистолету.

Модели консолей в разделе

Прямые консоли

Консоль потолочная Hawk 1750 мм и консоль Hawk 2000 мм — прямые стрелы для стандартных боксов. Прямая форма проще в монтаже и подходит, когда высота потолка позволяет повесить консоль с запасом над крышей самой высокой машины.

Изогнутые консоли

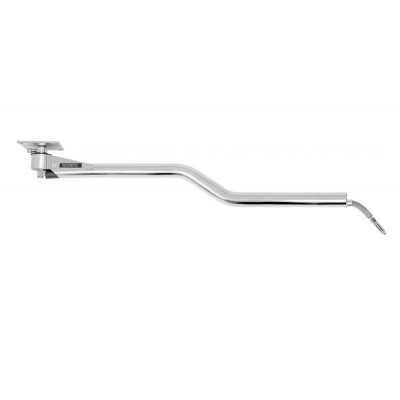

Изогнутые консоли Hawk 1550, 1650 и 1750 мм поднимают конец стрелы относительно основания или, наоборот, опускают его. Это помогает подобрать высоту подвеса шланга, когда потолок низкий или когда на посту моют и легковые машины, и микроавтобусы.

Двойная консоль

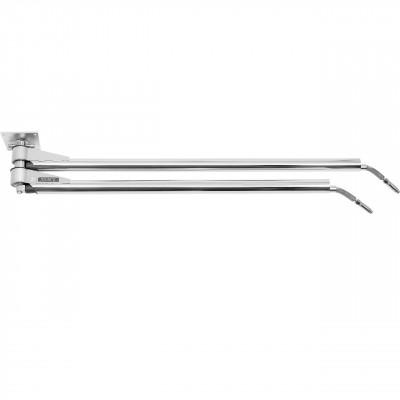

Консоль потолочная двойная Hawk 1600+1750 мм несет две стрелы на одном основании. На одной стреле обычно подвешивают линию воды под давлением, на другой — пену, воск или осмос. Оператор берет нужный пистолет, не перекладывая шланги, а линии не путаются между собой.

Консоли из нержавеющей стали

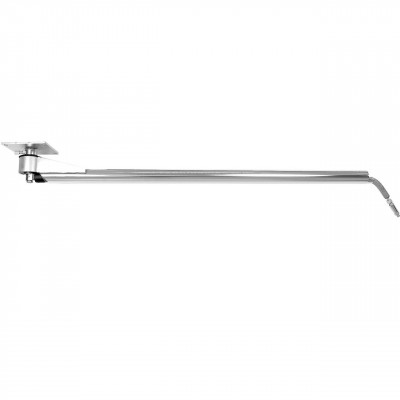

Консоли Hawk из нержавеющей стали 1500 и 1750 мм рассчитаны на постоянную влагу, пар и химию. Их выбирают для моек самообслуживания, где пост работает круглосуточно, и для боксов с агрессивной химией, где окрашенная сталь со временем начинает ржаветь.

Как подобрать консоль для автомойки

1. Размер бокса. Стрела должна доставать до точки над серединой машины, а шланг с нее — до самого дальнего угла кузова. Для бокса под легковые автомобили часто хватает стрелы 1500–1750 мм, для широких боксов и микроавтобусов берут 1750–2000 мм.
2. Высота потолка. Конец стрелы должен проходить выше крыши самой высокой машины, которую моют на посту. При низком потолке выбирают изогнутую консоль.
3. Количество линий. Если на посту работает один пистолет, хватит одинарной консоли. Если нужны вода и пена или вода и воск, удобнее двойная консоль.
4. Рабочее давление. Консоли раздела рассчитаны на 250 бар. Давление аппарата на посту должно быть не выше этого значения, с учетом пиков при закрытии пистолета.
5. Материал. Окрашенная сталь подходит для теплых ручных боксов, нержавеющая — для моек самообслуживания, неотапливаемых постов и работы с агрессивной химией.
6. Резьба подключения. Сверьте вход консоли с линией от аппарата и выход с рукавом к пистолету, чтобы не ставить лишние переходники.

Таблица подбора консоли

Длины в таблице — ориентир. Точную длину стрелы лучше подобрать по плану бокса: от места крепления до самой дальней точки машины, которую нужно мыть.

Как рассчитать длину шланга на консоли

Даже правильно подобранная стрела не спасет, если шланг к пистолету слишком короткий или слишком длинный. Простой порядок расчета:

1. Измерьте высоту конца стрелы над полом.
2. Определите самую дальнюю точку, до которой нужно достать: обычно это нижний угол переднего или заднего бампера на противоположной стороне машины.
3. Измерьте расстояние по горизонтали от точки под концом стрелы, повернутой в сторону этой точки, до самой точки.
4. Сложите высоту подвеса и горизонтальное расстояние и добавьте около метра на свободный ход руки и изгиб у пистолета.

Слишком длинный шланг ложится на пол и сводит пользу консоли к нулю, слишком короткий заставляет тянуть стрелу рывками и быстрее изнашивает поворотный узел. Рукав на консоли должен быть рассчитан на то же давление, что и линия, и иметь подходящую резьбу на обоих концах.

Особенности консолей для моек самообслуживания

На мойке самообслуживания с консолью обращаются люди без опыта, поэтому к ней требования жестче, чем в ручном боксе. Клиенты дергают шланг, бросают пистолет, тянут рукав под углом. Здесь лучше работают консоли из нержавеющей стали со стрелой, рассчитанной на круглосуточную нагрузку. Поворотный узел должен вращаться легко, иначе клиент тянет шланг сильнее и стрела получает рывки. Для зимы на таких постах продумывают защиту линии от замерзания, а на конце стрелы удобно держать пистолет с защитой от мороза.

Где ставят поворотные консоли

• Мойки самообслуживания. Консоль — стандартная часть поста: клиент не путается в шланге, рукав не лежит в воде с песком и служит дольше.
• Ручные мойки и детейлинг. Оператор работает быстрее, потому что не тратит время на перекладывание шланга через капот и багажник.
• Мойки грузового транспорта. Длинная стрела позволяет обойти большую машину, а шланг не цепляется за колеса и выступающие детали.
• Автосервисы и дилерские центры. Моечный пост перед выдачей автомобиля выглядит аккуратно, без шлангов на полу.
• Производственные мойки. Консоль удобна там, где моют тележки, контейнеры, оборудование, и оператору нужно двигаться вокруг объекта.

Консоль работает в паре с аппаратом и пистолетом, поэтому при оснащении поста с нуля посмотрите АВД для автомойки. Пистолет для поста можно выбрать в разделе пистолеты высокого давления, а рукав от стрелы к пистолету — в разделе шланги высокого давления.

Монтаж поворотной консоли

1. Проверьте перекрытие. Консоль с водой и шлангом создает заметную нагрузку, а при рывках за шланг появляется еще и боковое усилие. Крепить ее можно только к несущему перекрытию или к металлоконструкции, рассчитанной на такую нагрузку.
2. Выберите точку крепления. Обычно консоль ставят над продольной осью бокса, ближе к середине машины, чтобы стрела доставала до обоих бортов и обоих бамперов.
3. Используйте подходящий крепеж. Для бетона — анкеры, рассчитанные на вырыв, для металла — болтовое соединение. Крепеж затягивают равномерно.
4. Подведите линию высокого давления. Подающий рукав или трубу крепят так, чтобы они не мешали вращению и не перегибались у поворотного узла.
5. Подберите длину шланга к пистолету. Шланг должен доставать до нижней части порогов в самой дальней точке, но не волочиться по полу, когда пистолет висит на держателе.
6. Проверьте вращение. Стрела должна поворачиваться легко на полный круг и не упираться в стены, светильники и вентиляцию.
7. Опрессуйте линию. После монтажа включите аппарат и проверьте поворотный узел и все соединения на течь при рабочем давлении.

Обслуживание

• Поворотное соединение — главный изнашиваемый узел. Первые признаки износа — капли с узла, тугое вращение или рывки при повороте. Уплотнения меняют, не дожидаясь сильной течи.
• Крепление к потолку осматривают регулярно: от постоянных рывков за шланг анкеры могут ослабнуть.
• Шланг на стреле проверяют на потертости в местах перегиба и у концевых фитингов.
• Защита от мороза. На неотапливаемых постах вода в стреле и поворотном узле может замерзнуть. На мойках самообслуживания для этого используют системы антифриза или постоянный проток, а на простых постах линию сливают на ночь.
• Чистота. Налет химии и грязи на поворотном узле ускоряет износ уплотнений, поэтому консоль периодически протирают и промывают.

Консоль и освещение бокса

Консоль вращается на полный круг, поэтому ее размещение согласуют с остальным оборудованием под потолком: светильниками, вентиляцией, воздуховодами, датчиками и проводкой. Стрела не должна задевать ни один из этих элементов в любом положении. Светильники лучше располагать за пределами окружности, которую описывает конец стрелы, или выше ее, чтобы шланг не отбрасывал тень на кузов и не бил по плафонам. Электрические коробки и кабели над постом закрывают от брызг, ведь с поворотного узла и шланга неизбежно капает вода.

Сколько консолей нужно на мойку

Обычно одна консоль ставится на один пост. Если на посту работают две линии, например вода под давлением и пена, выбирают двойную консоль, а не две отдельные: две стрелы на одном основании не сталкиваются между собой и не перекрещивают шланги. На мойке из нескольких боксов консоли лучше брать одной модели и длины, тогда запасные уплотнения и рукава подходят ко всем постам, а клиенты в каждом боксе получают одинаковый ход шланга.

Типичные ошибки при выборе

• Слишком короткая стрела. Шланг не достает до дальнего бампера, оператор тянет его, и стрела работает на рывок.
• Слишком длинная стрела в узком боксе. Конец стрелы бьется о стены, а шланг ложится на крыши машин.
• Консоль ниже крыши высоких машин. Микроавтобус или внедорожник цепляет стрелу или шланг.
• Аппарат с давлением выше 250 бар. Консоли раздела рассчитаны на 250 бар, на более мощной линии их ставить нельзя.
• Окрашенная консоль на мойке самообслуживания с агрессивной химией. Через несколько сезонов появляется коррозия, и консоль приходится менять.
• Крепление к ненесущему потолку. Подвесной потолок или тонкий профиль не выдерживают рывков, консоль может сорваться.
• Одинарная консоль на пост с двумя пистолетами. Второй шланг снова оказывается на полу, а смысл консоли теряется.

Частые вопросы

Какую длину консоли выбрать для бокса автомойки?

Для узкого бокса под легковые машины обычно хватает 1500–1650 мм, для стандартного бокса мойки самообслуживания часто берут 1750 мм, для широких боксов и микроавтобусов — 1750–2000 мм. Точную длину подбирают по плану бокса.

Чем изогнутая консоль отличается от прямой?

Изогнутая стрела меняет высоту подвеса шланга относительно основания. Ее выбирают при низком потолке или когда на посту моют машины разной высоты.

Зачем нужна двойная консоль?

Двойная консоль Hawk 1600+1750 мм держит две линии на одном посту, например воду под давлением и пену. Оператор переключается между пистолетами, а шланги не путаются и не лежат на полу.

На какое давление рассчитаны консоли Hawk?

Консоли раздела рассчитаны на рабочее давление 250 бар. Давление аппарата на посту должно быть не выше этого значения.

Нужна ли консоль из нержавеющей стали?

Для моек самообслуживания, неотапливаемых постов и работы с агрессивной химией — да, она не ржавеет от постоянной влаги. В теплом ручном боксе достаточно окрашенной консоли.

Можно ли поставить консоль на подвесной потолок?

Нет. Консоль крепят только к несущему перекрытию или металлоконструкции, потому что при работе на нее действуют вес шланга с водой и рывки оператора.

Можно ли повесить консоль на мойку, где уже работает аппарат?

Да, консоль ставят и на действующий пост. Нужны несущее перекрытие над боксом, подвод линии высокого давления к поворотному узлу и аппарат с давлением не выше 250 бар.
