Шланги высокого давления для АВД Hawk

Шланг высокого давления — самая нагруженная и самая недооцененная часть мойки. Он держит сотни бар, трется о пол, перегибается и попадает под колеса, а при разрыве бьет струей и хлещет концом. В разделе 30 шлангов Hawk с внутренним диаметром DN04, DN06 и DN08, с одной и двумя стальными оплетками, на рабочее давление от 200 до 450 бар. Ниже — как подобрать диаметр, длину и оплетку, чтобы рукав не съедал давление и служил долго.

Как устроен шланг высокого давления

Рукав высокого давления состоит из трех слоев. Внутренний слой из резины или термопластика контактирует с водой и моющими растворами и должен быть стойким к ним и к температуре. Средний слой — силовой: одна или две оплетки из стальной проволоки, которые и держат давление. Наружный слой защищает оплетку от истирания, влаги и коррозии. На концах обжаты фитинги: от качества обжима зависит, выдержит ли соединение пиковое давление.

Шланги с одной стальной оплеткой обозначают 1SN, с двумя — 2SN. Две оплетки дают заметно больший запас по давлению и лучше переносят гидроудары, которые возникают при резком закрытии пистолета. Поэтому на профессиональных мойках и промышленных аппаратах ставят именно 2SN, а однооплеточные рукава оставляют для легких аппаратов и умеренного давления. Существуют и шланги с текстильным армированием — они легче и мягче, но рассчитаны на меньшее давление. Для поста, где рукав каждый день наматывают на катушку и тянут по полу, решающими становятся гибкость и стойкость наружного слоя, а не только цифра давления.

Рабочее и разрывное давление

На шланге указывают рабочее давление, а разрывное у качественного рукава в несколько раз выше. Ориентироваться нужно только на рабочее: запас до разрыва существует для того, чтобы шланг пережил гидроудары, старение и износ, а не для того, чтобы на него можно было подать больше. Рабочее давление шланга всегда выбирают не ниже максимального давления насоса, а лучше с запасом.

Что означает DN

DN — условный внутренний диаметр рукава в миллиметрах. DN04 — около 4 мм, DN06 — около 6 мм, что соответствует дюймовому размеру 1/4", DN08 — около 8 мм, или 5/16". Наружный диаметр шланга больше на толщину оплеток и защитного слоя, поэтому по внешнему виду рукава размер легко перепутать. При замене ориентируйтесь на маркировку на оболочке шланга или на данные в паспорте аппарата. Резьба фитинга с диаметром рукава не связана: на шланге DN06 могут стоять разные фитинги в зависимости от того, к чему его подключают.

Что есть в разделе

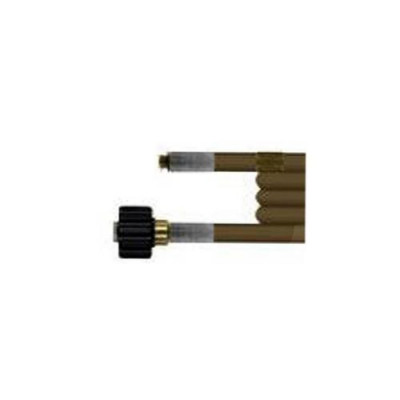

• Шланги DN04 — тонкие и легкие рукава для небольших аппаратов и коротких трасс, например серии R+M 411000020, 411000030 и 411000040.

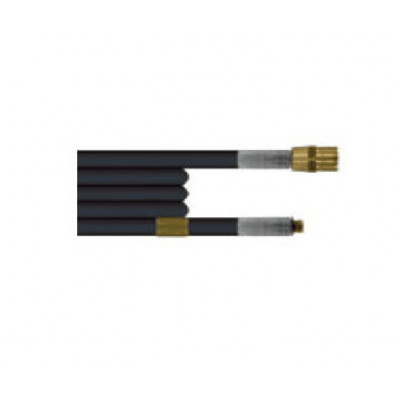

• Шланги DN06 — основной типоразмер для постов автомоек и профессиональных АВД, например R+M 420310025 и 420310040.

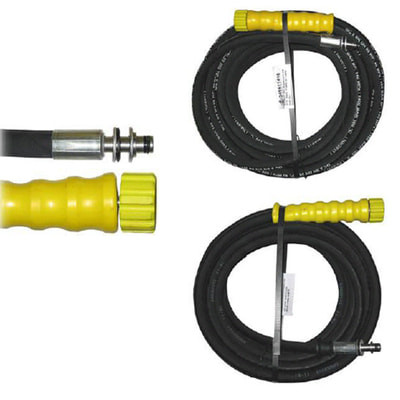

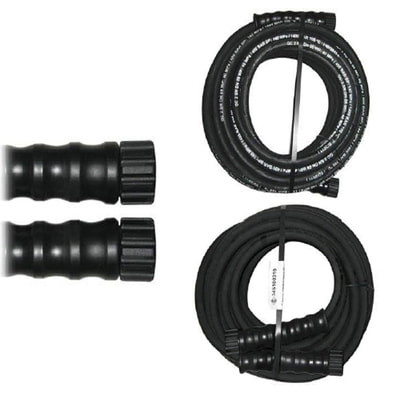

• Шланги 2SN DN06 и DN08 — двухоплеточные рукава, например 62N22E20 и 82N21E20, для высокого давления, больших расходов и длинных трасс.

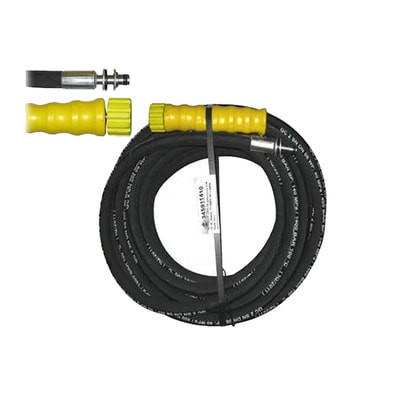

• Стандартный шланг высокого давления — универсальный вариант для замены штатного рукава.

Длина, тип фитингов и рабочее давление указаны в карточке каждой позиции. Перед заказом сверьте их с резьбой на выходе аппарата и на пистолете.

Как выбрать шланг высокого давления

1. Рабочее давление. Не ниже максимального давления насоса. Для мойки на 150–200 бар подходят рукава на 200–250 бар, для промышленных аппаратов на 250–300 бар и выше — рукава 2SN на 400–450 бар.
2. Внутренний диаметр. Чем больше расход и длиннее шланг, тем больше должен быть диаметр. DN04 подходит для малых расходов и коротких шлангов, DN06 — для большинства постов, DN08 — для больших расходов и длинных трасс.
3. Длина. Достаточная, чтобы обойти машину или объект без натяжения, но без лишних метров: каждый метр добавляет потери давления и вес.
4. Оплетка. Одна оплетка — для легких условий, две (2SN) — для интенсивной работы и высокого давления.
5. Температура воды. Для аппаратов с нагревом воды нужен рукав, рассчитанный на горячую воду. Обычный шланг при высокой температуре быстро теряет прочность.
6. Фитинги. Проверьте резьбу и тип соединения с обеих сторон: на выходе аппарата, на пистолете, на катушке. Вращающийся фитинг на стороне пистолета снижает скручивание рукава.

Почему диаметр важнее, чем кажется

Вода в шланге теряет давление на трение о стенки. Потери растут с длиной рукава и расходом и очень сильно зависят от диаметра: при одинаковом расходе в тонком шланге скорость воды выше, а потери многократно больше. Если поставить длинный шланг DN04 на насос с большим расходом, на пистолет придет заметно меньше давления, чем показывает манометр на аппарате, а насос будет работать с повышенной нагрузкой. Обратная крайность — слишком толстый шланг на маленьком аппарате: он тяжелый и неудобный, а выигрыша почти не дает.

Фитинги и соединения

На концах шланга стоят обжимные фитинги с наружной или внутренней резьбой. На профессиональных мойках часто встречается метрическая резьба M22×1,5, на насосах и промышленном оборудовании — трубная дюймовая резьба 1/4" и 3/8". Одна сторона шланга обычно делается с вращающимся соединением: когда оператор ходит вокруг машины, рукав не закручивается. Для быстрого подключения используют быстросъемные муфты, но они должны быть рассчитаны на рабочее давление линии. Чем меньше в линии переходников, тем меньше потерь давления и точек, где может появиться течь.

Сколько давления теряется в шланге

Точная цифра зависит от расхода, длины, диаметра и количества соединений, поэтому важнее понимать закономерность. Удвоение длины примерно удваивает потери. Рост расхода увеличивает их быстрее, чем линейно. Переход на следующий диаметр снижает их многократно. Поэтому если оператору нужно работать в 30–40 метрах от аппарата, лучше взять DN08, чем пытаться компенсировать потери, поднимая давление на регуляторе: насос будет работать с перегрузкой, а давление на пистолете все равно останется ниже.

Подбор шланга под задачу

Ориентиры для первого выбора. Точные потери зависят от расхода, давления и количества соединений в линии.

Где применяют шланги высокого давления

• Автомойки — шланги постов, которые наматываются на катушку или висят на поворотной консоли.
• Мойки самообслуживания — рукава, которые постоянно таскают по полу и перегибают клиенты, поэтому здесь важны износостойкость наружного слоя и вращающиеся соединения.
• Транспортные и сельхозпредприятия — длинные шланги для мойки техники, ферм, площадок.
• Производство — мойка оборудования, тары, цехов, где рукав должен выдерживать моющие растворы.
• Сервис и ремонт — замена изношенных или поврежденных шлангов на аппаратах любых марок с подходящими фитингами.

Шланги для моек самообслуживания

На мойках самообслуживания шланг работает в самых жестких условиях: клиенты тянут его через капот, бросают на пол, перегибают о колеса и оставляют под машиной. Здесь важен наружный слой с высокой стойкостью к истиранию, вращающиеся соединения с обеих сторон и правильная длина — такая, чтобы шланг доставал до дальнего угла бокса, но не волочился лишними метрами по полу. Рукав обычно подвешивают на консоль, которая поднимает его над автомобилем и возвращает в исходное положение после мойки.

Хранение и защита шланга

Больше всего шлангов гибнет не от давления, а от обращения. Рукав, брошенный на пол мойки, перетирается о бетон, его переезжают колесами, на нем остаются заломы. Самый простой способ продлить жизнь шланга — убрать его с пола. Для этого служат катушки и барабаны для шлангов Ramex, которые сматывают рукав после работы, и поворотные консоли для автомоек, на которых шланг висит над автомобилем.

При хранении шланг сворачивают большими кольцами без заломов, защищают от солнца и мороза. Зимой воду из рукава сливают: замерзшая вода повреждает внутренний слой, а мерзлый шланг легко сломать при разматывании.

Монтаж и эксплуатация

• Сбрасывайте давление перед тем, как отсоединять шланг. Нажмите курок пистолета при выключенном аппарате.
• Не перегибайте рукав меньше допустимого радиуса изгиба: в месте залома оплетка ломается и рукав рвется.
• Не тяните аппарат за шланг. Нагрузка ложится на фитинг и место обжима.
• Не переезжайте шланг колесами и не ставьте на него тяжелые предметы.
• Используйте уплотнения в соединениях и не перетягивайте резьбу ключом сверх нужного.
• Держите линию в одном классе. Пистолет и соединения должны быть рассчитаны на то же давление, что и шланг. Подходящие модели — в разделе пистолеты высокого давления.

Безопасность оператора

Струя из прорыва шланга на 200–450 бар способна пробить кожу и занести воду и грязь глубоко в ткани, а сорвавшийся с фитинга конец рукава хлещет с большой силой. Поэтому шланг высокого давления проверяют перед каждой сменой: осматривают по всей длине, особенно у фитингов, где рукав чаще всего перегибается. Не держите шланг рукой рядом с местом подтекания, чтобы найти течь, — для этого используют кусок картона или просто визуальный осмотр при сброшенном давлении. На промышленных аппаратах с высоким давлением полезно ставить шланги с защитной спиралью у фитингов, которая ограничивает перегиб в самом нагруженном месте. И не оставляйте аппарат под давлением с закрытым пистолетом надолго без присмотра.

Когда шланг пора менять

Рукав меняют сразу, не дожидаясь разрыва, если появились вздутия, трещины наружного слоя до оплетки, ржавчина или порванные проволоки оплетки, течь у фитинга или под обжимом, заметная деформация после залома. Ремонт шланга изолентой или хомутом недопустим: под давлением в сотни бар такая заплатка не держит, а струя из прорыва способна травмировать. Если шланг поврежден у самого фитинга, его можно укоротить и переобжать, но только с оборудованием для обжима и фитингами нужного класса.

Типичные ошибки при выборе

• Шланг по цене, а не по давлению. Дешевый рукав с рабочим давлением ниже давления насоса — прямая угроза оператору.
• Слишком длинный и тонкий. Потеря давления на пистолете и перегрузка насоса.
• Холодный шланг на горячую воду. Быстрое старение и разрыв на аппаратах с нагревом.
• Не та резьба. Переходники в линии добавляют потери и точки утечки; лучше сразу взять шланг с нужными фитингами.
• Одна оплетка там, где нужны две. На интенсивной мойке гидроудары быстро добивают однооплеточный рукав.
• Нет вращающегося соединения. Шланг скручивается, перегибается и выходит из строя раньше срока.

Частые вопросы

Какой диаметр шланга высокого давления выбрать?

Для компактных аппаратов и коротких шлангов хватает DN04. Для постов автомоек и профессиональных АВД основной размер — DN06. При большом расходе и длинной трассе берите DN08, чтобы не терять давление.

Что означает 2SN?

Это рукав с двумя стальными оплетками. Он выдерживает более высокое давление и лучше переносит гидроудары, поэтому его ставят на профессиональные и промышленные мойки.

Какое рабочее давление должно быть у шланга?

Не ниже максимального давления насоса, лучше с запасом. В разделе есть шланги на рабочее давление от 200 до 450 бар.

Можно ли использовать обычный шланг для горячей воды?

Нет. Для аппаратов с нагревом нужен рукав, рассчитанный на горячую воду: обычный при высокой температуре теряет прочность и может лопнуть.

Влияет ли длина шланга на давление?

Да. Чем длиннее и тоньше шланг и чем больше расход, тем больше давление теряется по дороге к пистолету. Для длинных трасс увеличивайте диаметр.

Можно ли отремонтировать порванный шланг?

Обмотать или зажать хомутом нельзя. Поврежденный у фитинга рукав можно укоротить и переобжать на специальном оборудовании, порванный посередине — только заменить.

Какую длину шланга брать?

Минимальную, при которой оператор обходит машину или объект без натяжения рукава. Для поста автомойки это обычно 10–15 метров, для работы на большой площадке шланг удлиняют, но тогда увеличивают и диаметр.

Почему у нас

Hawk Market — официальный поставщик Hawk в России. Шланги высокого давления есть на складе в Москве, отправляем по городу и транспортными компаниями по стране. Подскажем диаметр и фитинги под ваш аппарат, выставим счет с НДС для организаций. Гарантия на заводской брак — 1 год. Остальные комплектующие ищите в разделе аксессуары для АВД.
