Аксессуары для аппаратов высокого давления

Аксессуары для аппаратов высокого давления решают, насколько удобно, безопасно и долго будет работать мойка: насос создает давление, а регулятор, пистолет, пенокомплект и крепеж превращают его в рабочий инструмент. В разделе 262 позиции Hawk, Pulsar и VELA — от мелких деталей до узлов, которые рассчитаны на давление до 1000–1500 бар.

Что входит в аксессуары для АВД

Под словом «аксессуары» в этом разделе понимается все, что стоит между насосом и рабочей поверхностью, а также то, что помогает насосу жить дольше. Условно комплектующие для мойки высокого давления делятся на четыре группы.

• Узлы управления давлением. Регуляторы, разгрузочные и предохранительные клапаны. Они задают рабочее давление, сбрасывают лишнюю воду в байпас и защищают систему от скачков при закрытии пистолета.
• Рабочий инструмент оператора. Пистолеты высокого давления, удлинители, пенные насадки и пеногенераторы. С этими деталями человек работает руками, поэтому важны вес, эргономика и надежность спускового механизма.
• Механика привода. Фланцы, муфты и редукторы, через которые насос стыкуется с электродвигателем, бензиновым мотором или гидромотором.
• Ремонтные комплекты. Манжеты, клапаны, плунжеры, головные части в сборе — то, что изнашивается в насосе и меняется при плановом обслуживании.

Отдельная категория — поворотные консоли для автомоек. Это потолочные и настенные стрелы, по которым шланг идет к посту сверху и не путается под ногами. В каталоге есть, например, двойная потолочная консоль Hawk 1600+1750 мм.

Разделы каталога аксессуаров

Регуляторы давления и предохранительные клапаны

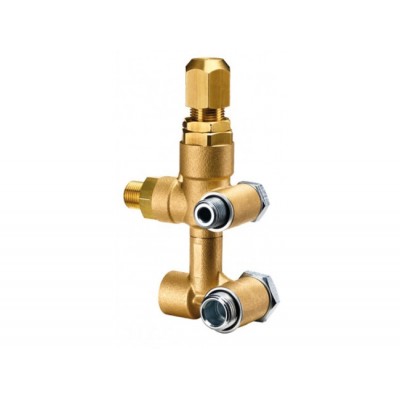

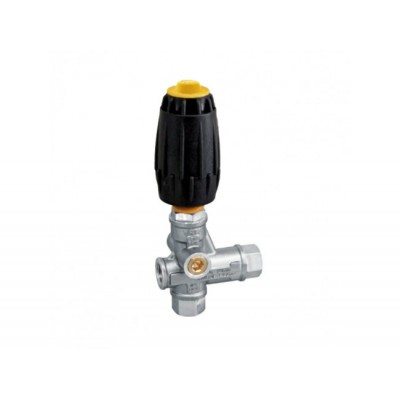

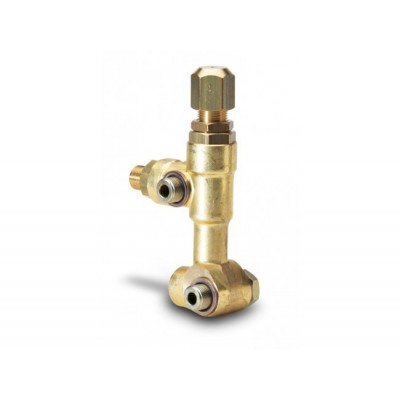

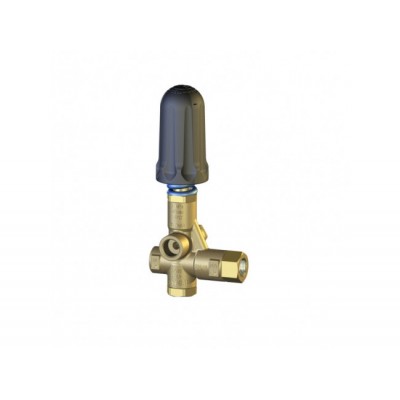

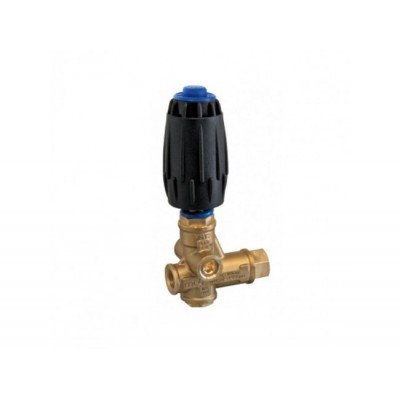

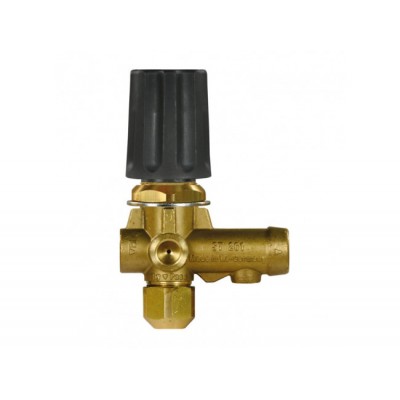

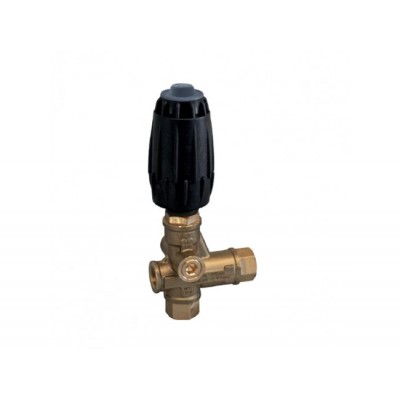

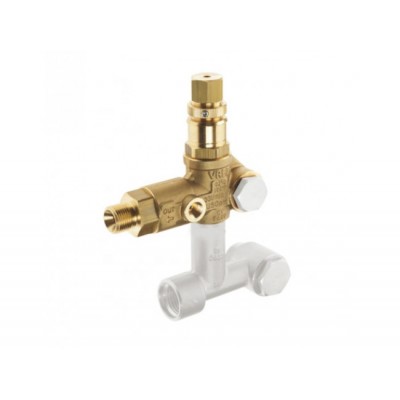

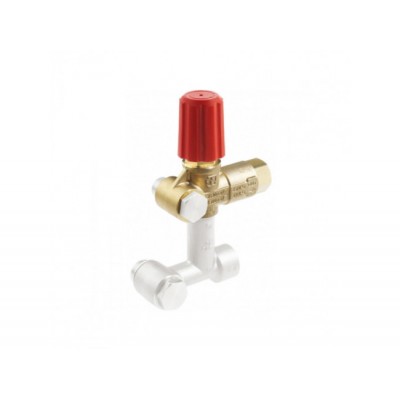

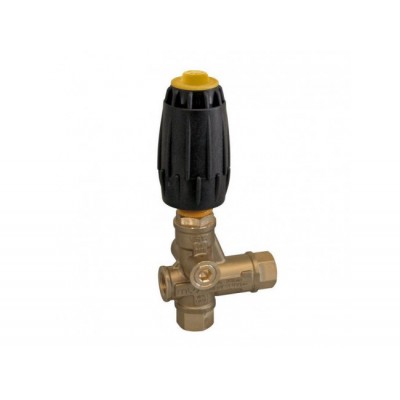

В подразделе регуляторы давления для АВД собраны модели Hawk и Pulsar на расход примерно от 25 до 100 л/мин и давление от десятков до 1000 бар. Пример верхнего уровня — Hawk VB 40/1000 ZERO и Pulsar RJV 150 на 1000 бар. Для сверхвысоких давлений в каталоге есть предохранительный клапан Pulsar RJS 150, рассчитанный на 1500 бар.

Пистолеты высокого давления

Пистолеты высокого давления в каталоге рассчитаны на 310–560 бар и расход 30–60 л/мин. Среди них есть легкие модели для автомоек самообслуживания и усиленные для промышленной очистки, где оператор держит пистолет по несколько часов подряд.

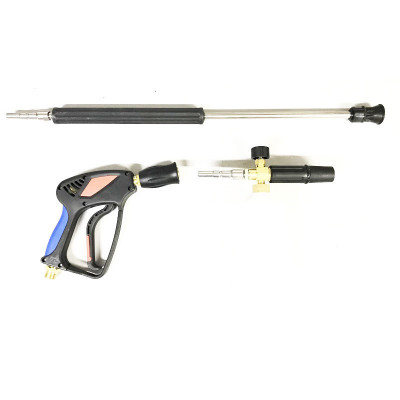

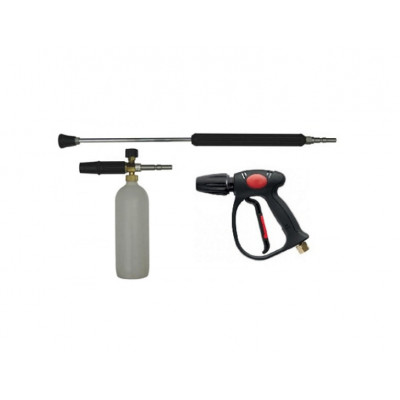

Пеногенераторы и пенокомплекты

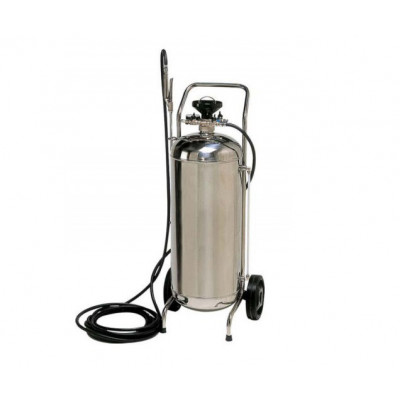

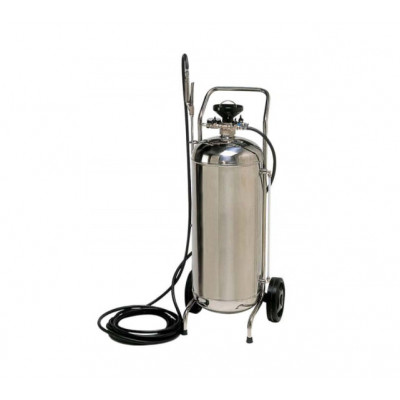

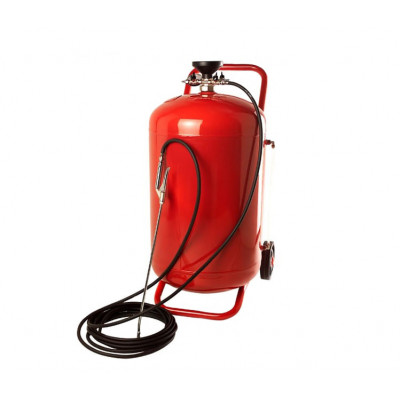

Пеногенератор для мойки подает моющий раствор в виде плотной активной пены, которая дольше держится на вертикальной поверхности. В каталоге есть пеногенераторы Hawk SCX/50 со шлангом 10 м и SCX/100 в нержавеющем исполнении.

Фланцы, муфты, редукторы и консоли

Фланец центрирует насос относительно двигателя, муфта передает крутящий момент, редуктор снижает обороты, если мотор вращается быстрее, чем рассчитан насос. Консоли нужны на моечных постах, где шланг должен ходить вокруг автомобиля.

Запчасти для насосов

Самая большая группа — 137 позиций, это запчасти и ремкомплекты для насосов Hawk: от комплекта манжет до головной части насоса в сборе.

Как подобрать аксессуары к мойке высокого давления

Ошибка в подборе комплектующих чаще всего проявляется не сразу. Пистолет с недостаточным запасом по давлению начинает подтекать через месяц, регулятор на меньший расход греется и стучит, а неподходящий фланец дает вибрацию, которая убивает подшипники. Поэтому подбор всегда начинается с паспортных данных насоса.

1. Рабочее давление. Любая деталь на линии высокого давления должна иметь номинал не ниже рабочего давления насоса, а лучше с запасом. Если насос выдает 200 бар, пистолет и регулятор на 250–310 бар — нормальный выбор. Для насоса на 500 бар нужны компоненты класса 500–560 бар и выше.
2. Расход. Регулятор и пистолет рассчитаны на определенный диапазон л/мин. Если поставить регулятор на 25 л/мин к насосу на 40 л/мин, байпас не справится с потоком, вода будет перегреваться, а давление — скакать.
3. Температура воды. Для горячей воды нужны уплотнения и корпуса, которые держат температуру. Обычные пистолеты и регуляторы на холодную воду при работе с подогревом быстро теряют герметичность.
4. Резьба и присоединение. Проверьте резьбы входа и выхода, тип быстросъема на пистолете, посадочный диаметр вала на фланце и муфте.
5. Материал. Латунь подходит для чистой воды, нержавеющая сталь — для химии, агрессивных растворов и пищевых производств.

Если мощность двигателя под вопросом, пригодится ориентировочная формула: N, кВт ≈ Q, л/мин × P, бар / 511. Насос на 15 л/мин и 200 бар потребует около 5,9 кВт, к этому добавляют запас 10–15 %. Для бензинового или дизельного мотора запас берут около 30 %. Это важно при выборе фланца и муфты: они должны выдерживать крутящий момент реального двигателя, а не только насоса.

Таблица подбора аксессуаров для АВД

Регулятор давления: By-Pass и Total Stop

Регулятор — главный аксессуар любой мойки, без него насос нельзя эксплуатировать. Когда оператор отпускает курок, поток воды некуда девать, и регулятор переводит его в обвод на всас насоса или в бак.

• Регулятор By-Pass при закрытом пистолете гоняет воду по малому кругу, двигатель продолжает работать. Это простая схема, но вода в контуре постепенно нагревается, поэтому долго держать пистолет закрытым нельзя.
• Регулятор с функцией Total Stop при закрытом пистолете сбрасывает давление и подает сигнал на реле, которое останавливает двигатель. Схема бережет насос, экономит электроэнергию и снижает шум, поэтому ее любят на автомойках самообслуживания.

При выборе регулятора смотрите не только на максимальное давление, но и на нижнюю границу расхода. Регулятор, рассчитанный на большой поток, на маленьком насосе будет работать нестабильно.

Пистолеты, насадки и пенное оборудование

Пистолет высокого давления — расходник с точки зрения оператора, но экономить на нем не стоит. Хороший пистолет имеет плавный спуск, блокировку курка и вертлюг, который не дает шлангу перекручиваться. Для мойки транспорта чаще берут модели на 310–350 бар, для промышленной очистки и работы на 500 бар нужны пистолеты верхнего класса до 560 бар.

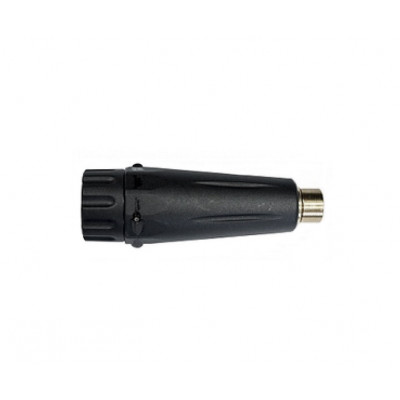

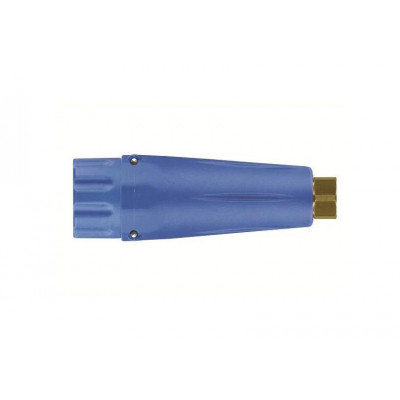

Пеногенератор работает по другому принципу, чем пенная насадка на пистолете. Насадка смешивает химию с потоком высокого давления и дает относительно жидкую пену. Пеногенератор с баком и сжатым воздухом формирует сухую плотную пену, которая медленно стекает и дольше работает на загрязнении. Это удобно для мойки грузовиков, вагонов, оборудования пищевых цехов.

Фланцы, муфты и редукторы: как насос стыкуется с приводом

Насос высокого давления сам по себе не вращается, ему нужен привод. От того, как насос соединен с двигателем, зависят соосность валов, уровень вибрации и ресурс подшипников с обеих сторон.

• Фланец — переходная деталь между корпусом насоса и корпусом двигателя. Он выставляет валы строго по одной оси. Подбирается по типоразмеру двигателя и посадочным размерам насоса.
• Муфта передает вращение с вала двигателя на вал насоса и частично гасит рывки при пуске. Эластичный элемент муфты со временем изнашивается и меняется отдельно.
• Редуктор понижает обороты. Это типичная схема для бензиновых и дизельных моторов, у которых рабочие обороты выше, чем допускает насос.

Насосы с полым валом ставят прямо на вал электродвигателя через фланец, без муфты. Насосы со сплошным валом соединяют через муфту или шкив. Перед покупкой фланца сверяйте диаметр вала и монтажные размеры по паспорту двигателя: «примерно подходящий» фланец дает перекос, и через несколько сотен часов начинают течь сальники насоса.

Поворотные консоли для автомоек

На моечном посту шланг высокого давления, который лежит на полу, быстро истирается, перегибается, по нему ездят колеса. Консоль поднимает шланг к потолку и дает оператору свободно обходить машину. Одинарная стрела закрывает один пост, двойная с двумя плечами разной длины позволяет дотянуться до дальних точек кузова и до соседнего бокса. Консоли выбирают по длине стрелы, высоте потолка и рабочему давлению линии, в каталоге они рассчитаны на 250 бар.

Где применяют комплектующие для мойки высокого давления

• Автомойки и мойки самообслуживания: регуляторы с Total Stop, пистолеты на 200–250 бар с запасом, консоли, пенокомплекты.
• Промышленная очистка: регуляторы и предохранительные клапаны на 500–1000 бар, усиленные пистолеты, редукторы для приводов от ДВС.
• Сельское хозяйство и животноводство: мойка помещений, техники, оборудования. Важна стойкость к химии и долгий ресурс уплотнений.
• Пищевые производства: нержавеющие пеногенераторы, регуляторы и пистолеты из коррозионностойких материалов.
• Судовые и прибрежные установки: предохранительные клапаны для морской воды, например Pulsar JSF15.

Монтаж и обслуживание аксессуаров

Регулятор ставят на выход насоса или максимально близко к нему, чтобы между насосом и регулятором не было лишних соединений. Байпасный патрубок выводят в бак или на вход насоса через достаточно широкую магистраль. Предохранительный клапан настраивают на давление выше рабочего, но ниже номинала самой слабой детали в линии.

При сборке резьбовых соединений используют герметик или ленту, рассчитанные на высокое давление, и не перетягивают латунные детали. Пистолет и быстросъемы периодически осматривают: если вода пошла из-под курка или из вертлюга, лучше сразу поменять уплотнения или весь узел.

Насос, к которому подключены все эти детали, требует собственного графика ТО: первая замена масла после 50 часов, далее каждые 500 часов, проверка уплотнений через 800 часов работы и затем каждые 400 часов. Регулятор стоит осматривать в те же сроки: износ его поршня и седла дает плавающее давление, которое часто ошибочно списывают на насос.

Типичные ошибки при выборе аксессуаров

• Покупка «по резьбе». Деталь подходит по присоединению, но рассчитана на меньшее давление или расход.
• Регулятор без запаса по расходу. Байпас не успевает сбрасывать поток, контур перегревается.
• Холодноводные компоненты на горячей воде. Уплотнения быстро деформируются.
• Отсутствие предохранительного клапана на установках с высоким давлением. Если регулятор заклинит, давление в системе вырастет до разрушения самой слабой детали.
• Прямое соединение насоса с мотором без редуктора, когда обороты двигателя выше допустимых для насоса.
• Неоригинальные ремкомплекты. Размеры манжет и клапанов отличаются на доли миллиметра, но этого хватает, чтобы насос не набрал давление.

Частые вопросы

Можно ли поставить регулятор Pulsar на насос Hawk?

Да, если регулятор подходит по давлению, расходу и присоединительным резьбам. Главное — сверить паспортные данные насоса и регулятора, бренд при этом значения не имеет.

Чем регулятор давления отличается от предохранительного клапана?

Регулятор постоянно работает: задает давление и переводит воду в обвод при закрытом пистолете. Предохранительный клапан в обычном режиме закрыт и открывается только при аварийном росте давления.

Какой пистолет выбрать для мойки на 200 бар?

Пистолет с номиналом не ниже 250 бар и расходом, который перекрывает производительность насоса. В каталоге есть модели на 310–560 бар, у них хороший запас прочности.

Нужен ли редуктор для насоса на бензиновом двигателе?

Если двигатель вращается быстрее, чем рассчитан насос, нужен. Многие насосы рассчитаны на 1450 об/мин, а мотор дает около 3000–3600 об/мин, поэтому их соединяют через редуктор.

Как понять, что пора менять ремкомплект насоса?

Давление падает или пульсирует, под головой насоса появляются капли, в масле появляется эмульсия. Это признаки износа манжет, клапанов или плунжеров.

Есть ли аксессуары для сверхвысокого давления?

Да. В каталоге есть регуляторы на 1000 бар и предохранительный клапан Pulsar RJS 150 на 1500 бар, а также клапанные блоки для насосов PXI на 500 бар.

Чем пеногенератор лучше пенной насадки на пистолет?

Пеногенератор с баком и сжатым воздухом дает более сухую и плотную пену, она дольше держится на вертикальных поверхностях. Насадка проще и дешевле, но пена у нее жиже и быстрее стекает, поэтому для грузовиков, вагонов и цехов чаще берут пеногенератор.
