Регулятор давления для мойки высокого давления решает две задачи: задает рабочее давление и спасает насос в момент, когда оператор отпускает курок пистолета. Без него плунжерный насос продолжает качать воду в закрытую линию, и давление за доли секунды улетает выше допустимого. В разделе 54 позиции — регуляторы и регулировочные клапаны Hawk и Pulsar — на давление от 10 до 1000 бар и расход примерно от 25 до 100 л/мин — от компактных моделей для небольших аппаратов до клапанов для насосов сверхвысокого давления.

Как работает регулятор давления

Плунжерный насос подает постоянный объем воды на каждый оборот вала. Пока пистолет открыт, вода уходит через форсунку, и давление в линии определяется размером форсунки и настройкой регулятора. Когда пистолет закрывается, воде некуда деваться. Регулятор чувствует рост давления или прекращение потока и открывает обводной канал: вода уходит обратно в бак или на вход насоса, а линия к пистолету остается под давлением, готовая к следующему нажатию.

Внутри регулятора — подпружиненный поршень и клапан. Пружина задает усилие, против которого работает давление воды. Вращая маховик или гайку регулировки, вы меняете сжатие пружины и, соответственно, давление, при котором регулятор начинает сбрасывать воду в обвод. Обратный клапан на выходе запирает воду в линии пистолета, когда регулятор переходит на байпас.

Регулятор с разгрузкой и регулировочный клапан

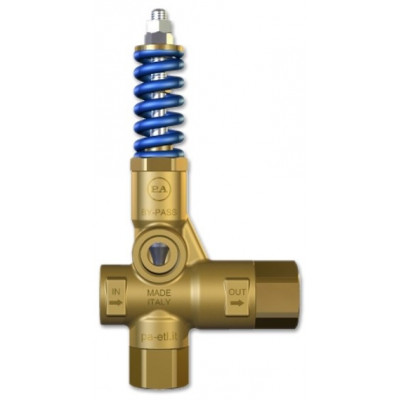

В разделе есть устройства двух типов. Регулятор с разгрузкой (его часто называют разгрузочным клапаном) при закрытом пистолете переводит насос в режим холостого хода с низким давлением в обводе. Это основной вариант для моек с пистолетом. Регулировочный клапан, например Hawk VB 85R/160 1/2 BSP, поддерживает заданное давление, сбрасывая излишек воды, но не переводит насос на холостой ход. Такие клапаны применяют в технологических линиях, на многопостовых системах и там, где разбор воды меняется плавно.

By-Pass, Total Stop и ZERO

• By-Pass. При закрытом пистолете насос продолжает вращаться, вода идет по кругу через регулятор. Схема простая, но вода в обводе постепенно нагревается, поэтому долгая работа с закрытым пистолетом вредит уплотнениям.

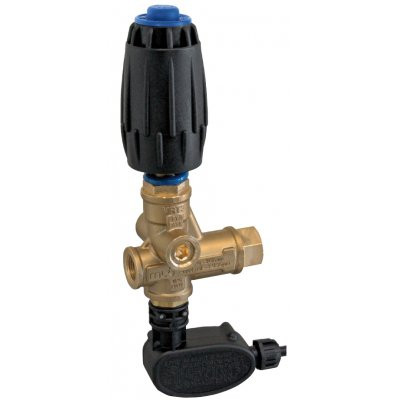

• Total Stop. К регулятору добавляется реле давления или микровыключатель: при закрытом пистолете двигатель останавливается, при открытии снова запускается. Насос не греет воду и меньше изнашивается, а электроэнергия расходуется только во время работы.
• ZERO. Исполнение регуляторов Hawk VB, у которых давление в обводе при закрытом пистолете близко к нулю. Нагрузка на насос и двигатель в паузах минимальна, вода меньше греется. Такие версии есть, например, среди моделей VB 40/1000 ZERO и VB60/600 ZERO для высоких давлений.

Регулятор и предохранительный клапан

Регулятор давления часто путают с предохранительным клапаном, хотя у них разная работа. Регулятор срабатывает постоянно, при каждом закрытии пистолета, и держит рабочее давление. Предохранительный клапан в нормальном режиме закрыт и открывается только тогда, когда давление поднялось выше допустимого из-за неисправности: заклинил регулятор, забилась форсунка, перекрыли линию сброса. Его настраивают немного выше рабочего давления, и он защищает насос и шланг в аварийной ситуации. На мощных аппаратах и установках сверхвысокого давления ставят оба устройства.

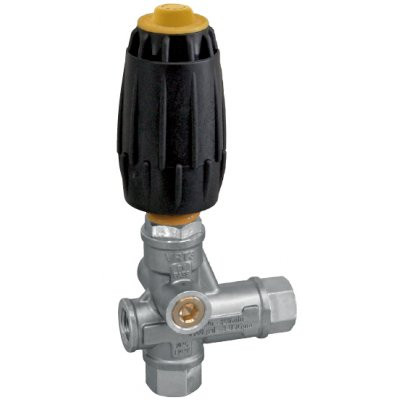

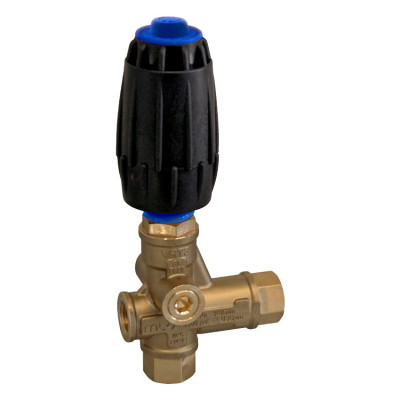

Модели в разделе

В обозначении регуляторов Hawk VB обычно читаются максимальный расход и давление: VB 80/280 — до 80 л/мин и 280 бар, VB 40/1000 ZERO — до 40 л/мин и 1000 бар. Точные параметры и резьбы указаны в карточке каждой модели.

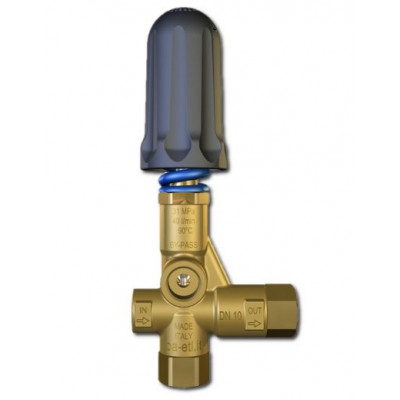

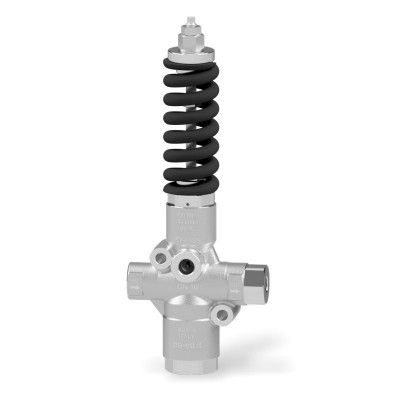

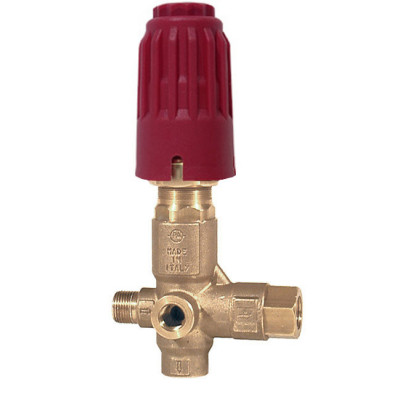

• Hawk VB — основная серия для насосов автомоек, промышленных АВД и установок высокого давления: VB 80/280, VB 85 Rv/310, VB 85R/160, VB60/600 ZERO, VB 40/1000 ZERO.
• Hawk VHP51 и Pulsar VHP60 — компактные регуляторы для небольших аппаратов и насосов с умеренным расходом.
• Pulsar RJV 150 — регулятор на 1000 бар для оборудования сверхвысокого давления.

На нижней границе диапазона есть модели от 10 бар — их применяют в низконапорных линиях, где нужно точно держать небольшое давление.

Как выбрать регулятор давления

1. Максимальное давление. Регулятор должен быть рассчитан на давление не ниже максимального давления насоса. Работа у верхней границы допустима, выше — нет.
2. Пропускная способность. Расход насоса должен входить в диапазон регулятора. Если регулятор рассчитан на меньший расход, в обводе возникает большое сопротивление, давление скачет, регулятор греется и изнашивается. Если на сильно больший — на малых расходах он работает неустойчиво.
3. Схема работы. By-Pass, Total Stop или регулировочный клапан — в зависимости от того, как работает пост или установка.
4. Давление в обводе. Для насосов, которые подолгу стоят с закрытым пистолетом, выбирайте ZERO или Total Stop.

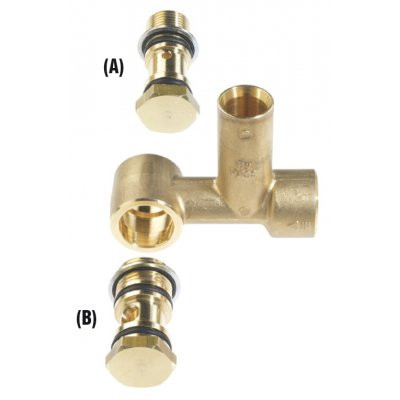

5. Присоединение. Проверьте резьбы входа, выхода к пистолету и линии сброса, например 1/2 BSP, и способ крепления — прямо на головку насоса или на раму.
6. Температура воды. Для аппаратов с нагревом регулятор должен быть рассчитан на горячую воду, если он стоит после нагревателя или вода в обводе может нагреться.

Почему пропускная способность так важна

Когда пистолет закрыт, через регулятор проходит весь расход насоса. Если канал обвода рассчитан на меньший поток, вода проходит через него с большим сопротивлением, и давление на выходе насоса остается высоким даже на холостом ходу. Насос нагружен, двигатель потребляет мощность впустую, вода в обводе быстро греется. Поэтому регулятор на 40 л/мин нельзя ставить на насос с расходом 60 л/мин, даже если по давлению он подходит с запасом. Обратная ситуация тоже плоха: регулятор на 100 л/мин на насосе с расходом 15 л/мин срабатывает грубо и не держит давление стабильно.

Подбор регулятора под насос

Таблица — ориентир для первого выбора. Окончательно регулятор подбирают по паспорту насоса и схеме установки.

Для насосов сверхвысокого давления регулятор выбирают одновременно с самим насосом — подходящие модели ищите в разделе насосы сверхвысокого давления. Для обычных моек удобно начинать подбор с паспорта насоса из каталога насосов высокого давления.

Где применяют регуляторы давления

• Посты автомоек и мойки самообслуживания — регулятор работает при каждом нажатии и отпускании пистолета, сотни раз за смену.
• Промышленные АВД — мойка техники, оборудования, цехов, где важна стабильность давления при работе с разными форсунками.
• Установки гидродинамической очистки — регуляторы на 600 и 1000 бар.
• Технологические линии — подача воды под заданным давлением на форсунки, мойку тары, оборудование.
• Сборка и ремонт оборудования — замена изношенного регулятора на аппаратах разных марок.

Монтаж и настройка

Регулятор ставят на выход насоса или рядом с ним, до шланга к пистолету. Линию сброса ведут в бак или на вход насоса. Если обвод замкнут прямо на вход, вода при долгой работе на байпасе нагревается особенно быстро, поэтому в таких схемах полезен термоклапан, который сбрасывает перегретую воду. Отдельный предохранительный клапан страхует систему, если регулятор заклинит.

На головку насоса или отдельно

Компактные регуляторы часто ставят прямо на выход головки насоса: узел получается коротким, а обвод — минимальной длины. Крупные регуляторы для высоких расходов и давлений нередко выносят на раму и соединяют с насосом рукавом или трубой высокого давления. В этом случае важно, чтобы участок между насосом и регулятором был рассчитан на полное давление и не имел запорной арматуры: перекрытый кран перед регулятором лишает насос защиты. Манометр ставят между насосом и регулятором или сразу после регулятора, чтобы видеть реальное рабочее давление при настройке и в работе. Линию сброса делают сечением не меньше выходного штуцера обвода, без сужений и длинных подъемов, иначе на холостом ходу вырастет давление.

Настройку делают по манометру:

1. Ослабьте регулировку до минимума и запустите насос с открытым пистолетом, чтобы вышел воздух.
2. Плавно затягивайте регулировку, следя за манометром, до рабочего давления. Не превышайте максимальное давление насоса.
3. Закройте пистолет: давление не должно резко подскакивать, насос должен перейти на байпас без стука.
4. Несколько раз откройте и закройте пистолет. Стрелка манометра должна возвращаться к рабочему значению без рывков.
5. Зафиксируйте регулировку контргайкой, если она предусмотрена.

Давление настраивают под установленную форсунку. Если поменять форсунку на другую по размеру, рабочее давление тоже изменится, и регулятор, возможно, придется подстроить.

Регулятор в связке с пистолетом и форсункой

Регулятор работает в паре с пистолетом: именно закрытие пистолета включает режим обвода. Если пистолет закрывается слишком резко или его клапан подтекает, регулятор начинает работать рывками, а в схеме Total Stop двигатель включается сам по себе. Поэтому при замене регулятора стоит проверить и пистолет — подходящие модели на нужное давление есть в разделе пистолеты высокого давления. Форсунка тоже влияет на работу регулятора: форсунка большего размера снижает рабочее давление, меньшего — повышает его и увеличивает нагрузку на насос.

Обслуживание и признаки износа

Регулятор — расходный узел, у которого изнашиваются седло, клапан и уплотнения поршня. Признаки, что пора на ремонт или замену:

• давление прыгает при открытом пистолете, стрелка манометра дергается;
• при закрытом пистолете слышен стук, шланг дергается, давление растет выше рабочего;
• в схеме Total Stop двигатель самопроизвольно включается и выключается при закрытом пистолете;
• вода в обводе сильно греется, хотя пистолет закрыт недолго;
• течь из-под регулировочного узла или в местах соединений.

Многие из этих симптомов дают и другие причины: изношенная форсунка, воздух во входной линии, износ клапанов насоса. Поэтому сначала проверьте их, а уже потом меняйте регулятор. Ремонт регуляторов выполняет наш сервисный центр в Москве.

Типичные ошибки при выборе

• Регулятор на меньшее давление. Пружина и корпус работают за пределами расчета, возможна поломка с выбросом воды.
• Неверная пропускная способность. Регулятор на маленький расход на мощном насосе перегревается и не держит давление.
• By-Pass там, где нужен Total Stop. На мойке с длинными паузами насос часами греет воду на байпасе.
• Регулятор вместо предохранительного клапана. Это разные устройства, и на мощных установках нужны оба.
• Настройка без манометра. «На слух» легко выставить давление выше паспорта насоса.
• Не та резьба. Переходники на выходе насоса удлиняют узел и добавляют точки течи.

Частые вопросы

Зачем нужен регулятор давления на мойке?

Он задает рабочее давление и при закрытом пистолете переводит насос в обвод. Без регулятора давление в закрытой линии мгновенно растет, что разрушает уплотнения, шланг или сам насос.

Чем отличается By-Pass от Total Stop?

В схеме By-Pass насос продолжает вращаться при закрытом пистолете, а вода идет по кругу. В схеме Total Stop реле давления останавливает двигатель, пока пистолет закрыт, и насос не греет воду.

Что означает ZERO в названии регулятора Hawk?

Это исполнение, у которого давление в обводе при закрытом пистолете близко к нулю. Насос и двигатель в паузах почти не нагружены, вода меньше нагревается.

Как подобрать регулятор под насос?

По двум параметрам: максимальное давление регулятора не ниже давления насоса, а расход насоса входит в диапазон пропускной способности регулятора. Затем проверьте схему работы и резьбы.

Какой регулятор нужен для насоса на 500 бар и выше?

Только рассчитанный на это давление. В разделе есть Hawk VB60/600 ZERO, Hawk VB 40/1000 ZERO и Pulsar RJV 150 на 1000 бар.

Почему насос стучит при закрытом пистолете?

Чаще всего регулятор неправильно настроен или изношен, либо его пропускная способность не соответствует расходу насоса. Также проверьте обратный клапан регулятора и воздух во входной линии.

Можно ли регулятором поднять давление выше паспорта насоса?

Нельзя. Регулятор только ограничивает давление в пределах возможностей насоса. Работа выше паспортного давления быстро разрушает насос и опасна для оператора.
