Насосы сверхвысокого давления Hawk на 350 и 500 бар

Насосы сверхвысокого давления берут тогда, когда мойке на 150–250 бар уже не хватает сил: нужно снять старую краску с металла, вычистить трубки теплообменника, срезать застывший бетон с опалубки или барабана миксера. В разделе собраны плунжерные насосы Hawk серий HHP, MPX, PX и PXI на рабочее давление 350 и 500 бар с расходом примерно от 11 до 58 л/мин. Ниже разбираем, чем отличаются серии, как посчитать привод и какая обвязка нужна, чтобы насос выработал свой ресурс.

Как устроен насос на 350–500 бар

По схеме это знакомый трехплунжерный насос: коленчатый вал через шатуны двигает керамические плунжеры, в головке работают всасывающие и нагнетательные клапаны, манжеты удерживают воду под давлением. Отличие в том, на какие нагрузки рассчитана каждая деталь. Давление, которое создает плунжер, равно усилию на нем, деленному на площадь торца. Поэтому у насосов для гидроочистки плунжеры тоньше, а кривошипно-шатунный механизм, подшипники и картер рассчитаны на усилие, при котором обычный насос для автомойки быстро разбил бы шатуны.

Из той же физики вытекает главное правило выбора: при одной и той же мощности двигателя можно получить либо большое давление, либо большой расход, но не оба сразу. Насос на 500 бар и 15 л/мин и насос на 250 бар и 30 л/мин потребляют почти одинаковую мощность, а работу делают разную. Высокое давление дает энергию удара струи, которая разрушает плотный слой. Расход отвечает за то, сколько воды доходит до поверхности в секунду и как быстро смывается сорванная грязь.

Чем гидродинамическая очистка отличается от мойки

Мойка удаляет то, что лежит на поверхности: пыль, масло, дорожную грязь. Гидродинамическая очистка разрушает то, что вросло в поверхность: накипь, кокс, полимерные и битумные отложения, слои краски, цементное молоко. Работают узкими форсунками, иногда вращающимися, на расстоянии нескольких сантиметров от поверхности. Отдача на пистолете при 500 бар ощутимая, поэтому для ручной работы важна правильная подготовка оператора и инструмент, рассчитанный на это давление.

Серии насосов сверхвысокого давления Hawk

В разделе 35 позиций. Серии различаются давлением, оборотами и компоновкой, поэтому подбор удобнее начинать именно с серии.

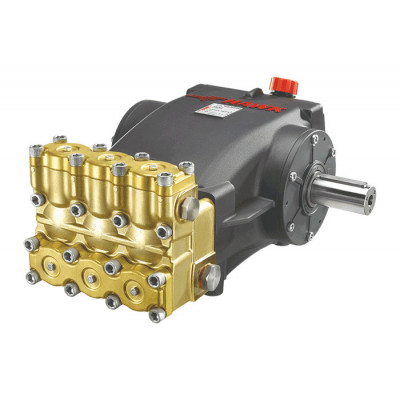

• HHP 500 бар — насосы на 500 бар в двух вариантах: на 1000 об/мин и на 1450 об/мин. Сюда относятся, например, модели HHP25S, HHP30S, HHP3650 и HHP4150. Низкооборотная версия спокойнее переносит длительную работу и удобна для агрегатирования с дизельным двигателем через редуктор, версия на 1450 об/мин ставится на четырехполюсный электродвигатель напрямую или через муфту.
• MPX 350 бар и MPX 500 бар — серия с двумя ступенями давления. Если задача не требует 500 бар, версия на 350 бар при том же расходе обойдется дешевле в приводе.
• PXI 350 бар и PXI 500 бар — насосы, под которые в каталоге есть электродвигатели Nicolini с полым валом на 1450 об/мин. Насос и мотор собираются в компактный соосный агрегат без отдельной муфты.
• PX — серия для промышленных установок, где насос встраивается в раму вместе с приводом.

Буква L или R в конце артикула, как у HHP4150L и HHP4150R, обозначает сторону выхода вала. Это важно при замене насоса на существующей раме: зеркальная версия не встанет на место без переделки привода.

Как выбрать насос сверхвысокого давления

Порядок подбора лучше держать строгим: сначала задача, потом давление и расход, потом привод, и только затем обвязка.

1. Определите давление. 350 бар хватает для снятия краски и ржавчины с металла, очистки фасадов и спецтехники, удаления въевшихся загрязнений с оборудования. 500 бар нужно для бетона, теплообменников, трубных пучков, промышленных отложений, которые не поддаются 350 бар.
2. Определите расход. Для ручного пистолета с одной форсункой обычно хватает 15–25 л/мин. Вращающиеся головки, очистка больших площадей и трубопроводов требуют 30 л/мин и больше. В разделе есть модели примерно от 11 до 58 л/мин.
3. Посчитайте мощность. Ориентир: N (кВт) ≈ Q (л/мин) × P (бар) / 511. К результату добавьте 10–15 % запаса для электродвигателя и около 30 % для дизеля или бензинового мотора. Насосы раздела работают с приводом примерно от 7,4 до 39,5 кВт.
4. Сверьте обороты. Насос на 1450 об/мин требует четырехполюсного двигателя, насос на 1000 об/мин — шестиполюсного мотора или понижающего редуктора.
5. Проверьте сторону вала и способ соединения — полый вал, муфта, редуктор или шкив.
6. Оцените подачу воды. Многим насосам этого класса нужен подпор на входе и хорошая фильтрация. Требования к давлению и температуре воды на входе указаны в паспорте модели.

Расчет мощности привода

Таблица показывает расчетную мощность по формуле и мощность двигателя с запасом 10–15 %. Для двигателя внутреннего сгорания закладывайте около 30 % сверх расчетной величины.

Из таблицы видно, почему не стоит брать 500 бар «на всякий случай»: при расходе 30 л/мин разница между 350 и 500 бар — это почти 10 кВт мощности двигателя, другой кабель, другой пускатель и другие счета за электричество.

Подбор под задачу

Ориентиры ниже помогут сузить выбор. Окончательные параметры зависят от толщины и прочности слоя, типа форсунки и требуемой производительности.

Где применяют насосы для гидроочистки

Основные потребители — предприятия, где загрязнение нельзя снять химией или механикой без риска повредить основу.

• Нефтехимия и энергетика — очистка теплообменников, конденсаторов, котлов, резервуаров от кокса, накипи и отложений.
• Судоремонт — подготовка корпусов к покраске, снятие обрастаний и старого покрытия.
• Бетонные заводы и стройка — очистка миксеров, бетоносмесителей, опалубки, бетононасосов.
• Металлургия и машиностроение — удаление окалины, литейной формовочной смеси, старой краски с деталей.
• Коммунальные службы и ремонт трубопроводов — очистка труб и каналов от плотных отложений.
• Производители установок — сборка собственных агрегатов гидроочистки на раме или шасси.

Монтаж и обвязка

Насос на 500 бар не прощает случайных деталей в линии. Каждый элемент после насоса — регулятор, предохранительный клапан, шланг, пистолет, форсунка — должен быть рассчитан на рабочее давление насоса. Регулятор подбирают по давлению и расходу; для этого класса оборудования в каталоге есть модели до 1000 бар — смотрите раздел регуляторы давления. Отдельный предохранительный клапан страхует систему, если регулятор заклинит.

Насос и двигатель ставят на жесткую раму, валы выставляют соосно. При сплошном вале соединение делают через муфту или редуктор — подходящие узлы есть в разделе фланцы, муфты и редукторы. Если сборка идет с мотором, сразу подберите его среди электродвигателей для насосов высокого давления: мощность по таблице выше, обороты по серии насоса.

Подача воды — частая причина ранних поломок. Вход должен быть заполнен водой без воздуха, перед насосом ставят фильтр, сечение подводящей линии не делают меньше входного штуцера. Если в паспорте указан подпор, нужен подкачивающий насос или бак, расположенный выше насоса.

Что понадобится для сборки установки

Покупая насос отдельно, сразу составьте список всего, что встанет вокруг него. Минимальный набор для стационарной или передвижной установки гидроочистки выглядит так:

• рама или плита, на которой насос и привод закреплены жестко и соосно;
• привод: электродвигатель с пускателем и защитой либо дизель с редуктором для низкооборотной версии;
• подача воды: бак или магистраль, фильтр, при необходимости подкачивающий насос;
• регулятор давления и отдельный предохранительный клапан на ту же ступень давления;
• манометр на выходе, чтобы видеть реальное рабочее давление и вовремя замечать износ форсунки;
• рукав, пистолет или копье, форсунки — все на рабочее давление насоса.

Такой список помогает заранее увидеть полную стоимость установки и не обнаружить на запуске, что одна деталь в линии рассчитана на меньшее давление.

Обслуживание и ресурс

Режим работы насоса сверхвысокого давления тяжелее, чем у моечного, поэтому регламент соблюдают без поблажек.

• Масло — первая замена после 50 часов обкатки, далее каждые 500 часов. Уровень проверяют перед сменой; помутневшее, «молочное» масло означает, что вода попала в картер через изношенные сальники.
• Плановое ТО — после первых 800 часов и далее каждые 400 часов: осмотр и замена манжет, проверка клапанов и плунжеров.
• Форсунки — изношенная форсунка с разбитым отверстием снижает давление. Если насос вдруг «ослаб», сначала проверьте форсунку, а не насос.
• Работа на байпасе — при закрытом пистолете вода циркулирует и греется. Долгая работа в таком режиме вредит уплотнениям.
• Зимнее хранение — воду из головки удаляют или заливают незамерзающую жидкость: лед разрывает головку.

Манжеты, клапаны и плунжеры для насосов этого класса удобнее держать в запасе — простой установки обходится дороже ремкомплекта. Оригинальные детали ищите в разделе запчасти и ремкомплекты для насосов Hawk.

Типичные ошибки при выборе

• Давление с запасом без причины. Если задача решается на 350 бар, насос на 500 бар потребует более мощного двигателя и дорогой обвязки, а работать будет так же.
• Двигатель впритык. Мотор без запаса перегревается и срабатывает тепловая защита, дизель без запаса глохнет под нагрузкой.
• Обвязка от обычной мойки. Шланг, пистолет или регулятор на 250 бар на линии 500 бар опасны для оператора.
• Неверные обороты. Насос на 1000 об/мин, разогнанный до 1450 об/мин, выйдет за допустимую нагрузку; насос на 1450 об/мин на тихоходном моторе не даст паспортного расхода.
• Экономия на подаче воды. Тонкий подводящий шланг, отсутствие фильтра и подпора приводят к кавитации и разрушению клапанов.
• Не та сторона вала. L и R не взаимозаменяемы без переделки рамы.

Частые вопросы

Чем насос на 500 бар отличается от насоса для мойки на 200 бар?

Принцип тот же — трехплунжерный насос, но плунжеры, механизм, подшипники и уплотнения рассчитаны на гораздо большее усилие. Обычный насос на 500 бар разогнать нельзя: регулятором выше паспортного давления его не поднять без поломки.

Какой двигатель нужен для насоса 500 бар и 20 л/мин?

По формуле Q × P / 511 получается около 19,6 кВт, с запасом 10–15 % — электродвигатель на 21,5–22,5 кВт. Для дизеля закладывайте примерно на 30 % больше расчетной мощности.

Когда выбирать версию на 1000 об/мин?

Когда насос будет работать долго и с постоянной нагрузкой или приводиться от дизеля через редуктор. Низкие обороты снижают износ уплотнений и клапанов. В серии HHP 500 бар есть версии на 1000 и 1450 об/мин.

Что означают буквы L и R в артикуле?

Сторону выхода вала. Например, HHP4150L и HHP4150R — одна модель в зеркальном исполнении. При замене насоса на готовой раме берите ту же букву, что стояла раньше.

Можно ли поставить обычный регулятор и шланг?

Нет. Регулятор, предохранительный клапан, шланг, пистолет и форсунка должны быть рассчитаны на рабочее давление насоса. Иначе при первом гидроударе деталь может разрушиться.

Как часто обслуживать насос сверхвысокого давления?

Масло меняют после первых 50 часов, затем каждые 500 часов. Плановое ТО с заменой манжет — после 800 часов работы и затем каждые 400 часов. При тяжелом режиме осматривать уплотнения стоит чаще.

Нужна ли водоподготовка?

Обязательно нужен фильтр на входе: песок и окалина быстро разрушают клапаны и плунжеры. Многим моделям нужен подпор воды на входе — его величина указана в паспорте насоса.
