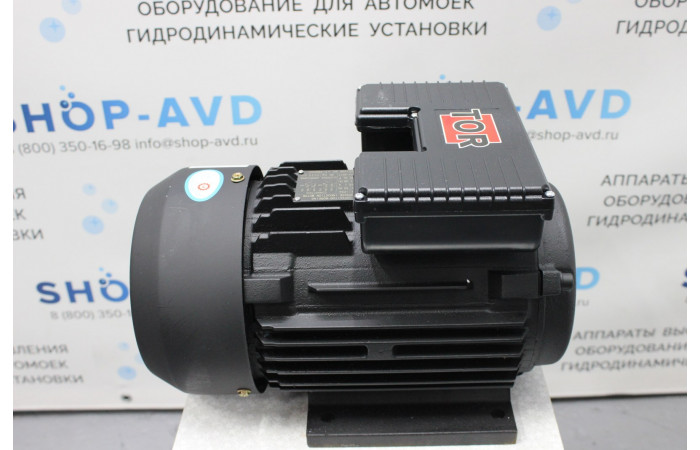

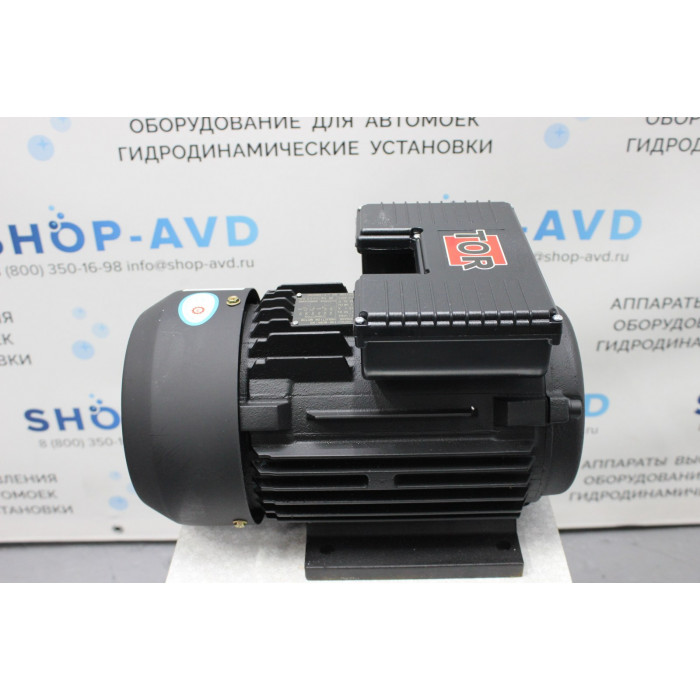

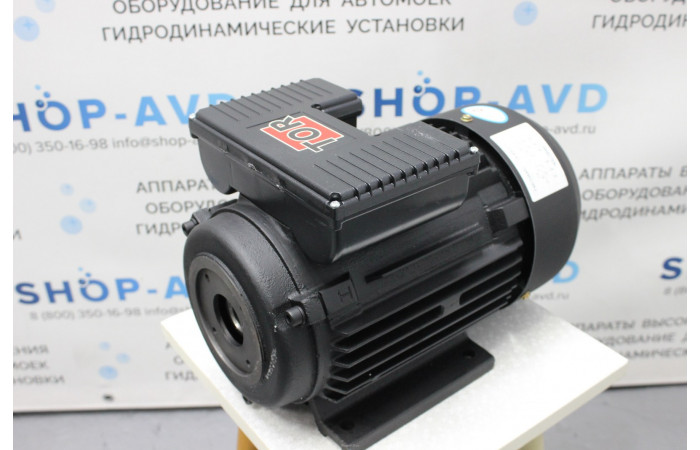

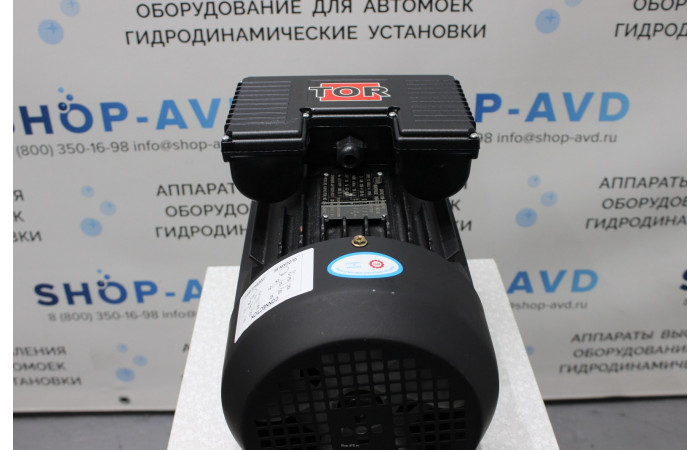

Электродвигатель TOR 3 кВт 220 В, полый вал, H100 (межосевое 75 мм) 100L2-4

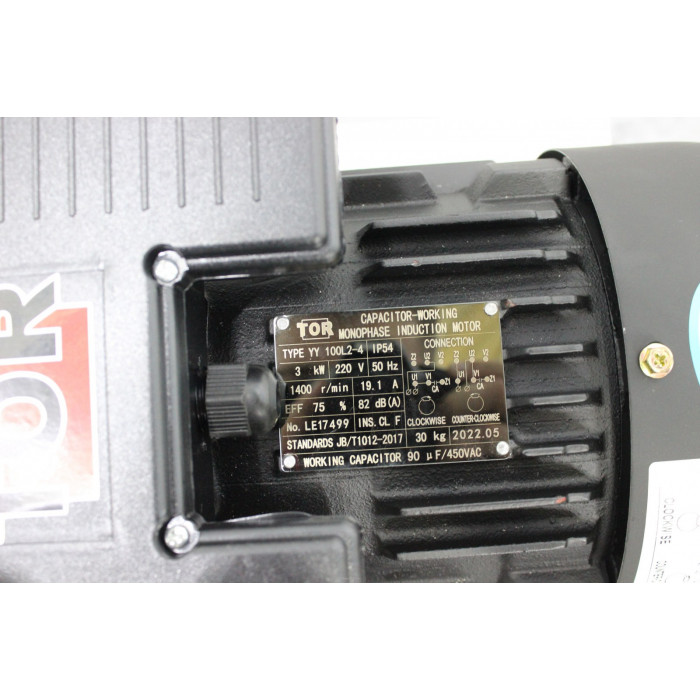

Электродвигатель TOR 100L2-4 (Мотор H100 HP 4.0 2P MA AC KW 3,0 2P) мощностью 3 кВт, около 4,1 л.с., — асинхронный мотор на 1400 об/мин для привода насоса мойки высокого давления. Питание — однофазная сеть 220 В, типоразмер корпуса H100.

Особенности

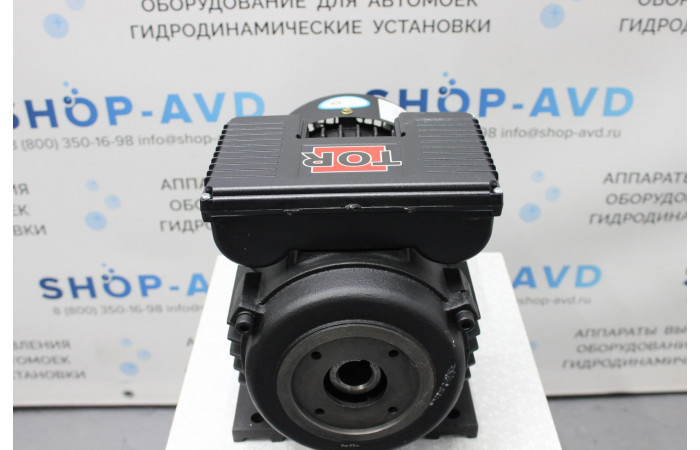

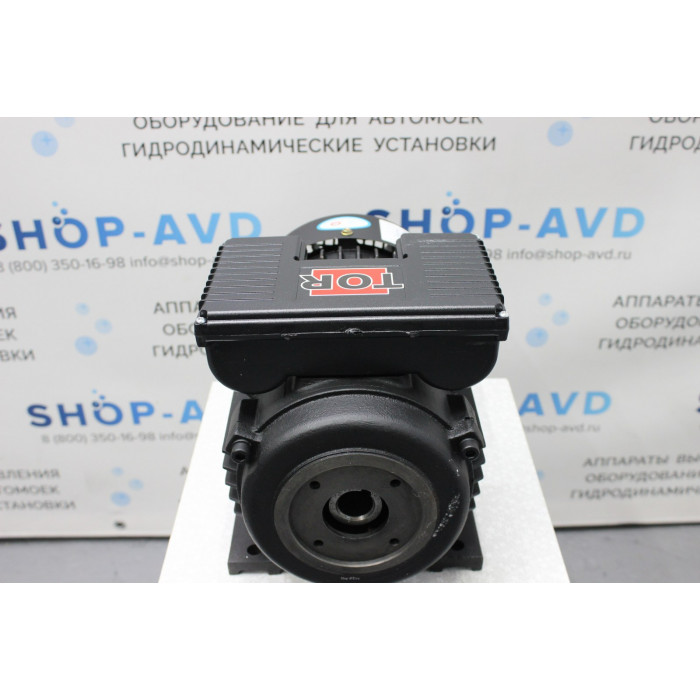

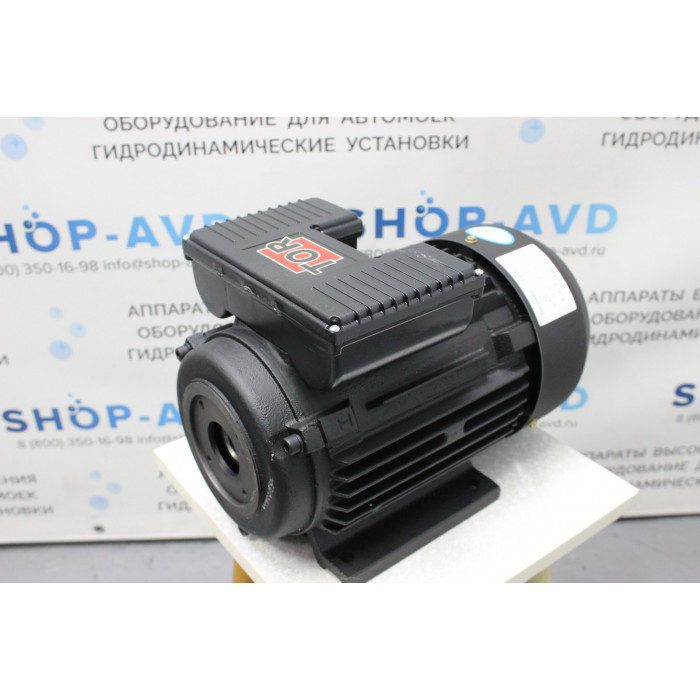

Полый вал: вал насоса входит прямо в ротор двигателя, а корпус насоса крепится к фланцу мотора. Моноблок собирается без муфты и центровки, получается компактным и почти не вибрирует. Межосевое расстояние крепежа фланца — 75 мм: насос должен иметь такой же крепеж.

• мощность 3 кВт, 1400 об/мин;
• питание 220 В, 1 фаза;
• полый вал, межосевое расстояние фланца 75 мм;
• типоразмер корпуса H100;
• обозначение производителя: Мотор H100 HP 4.0 2P MA AC KW 3,0 2P;

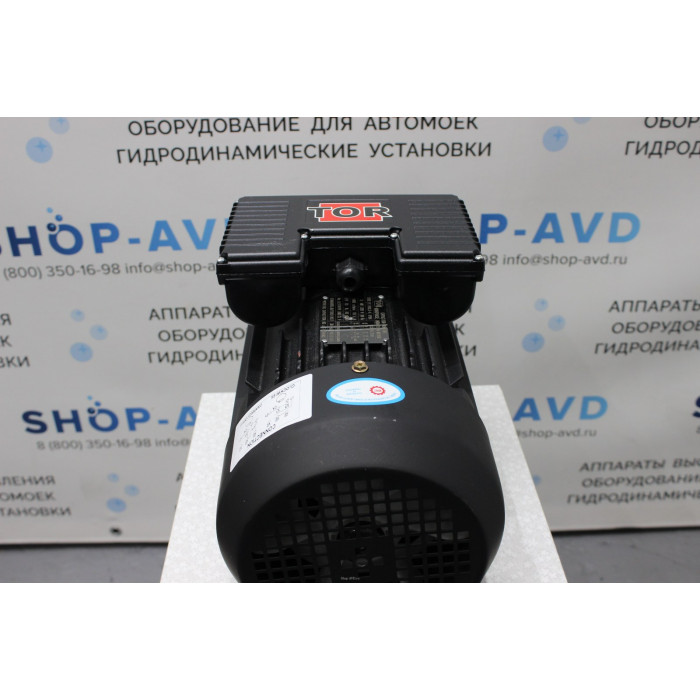

• алюминиевый корпус с порошковой окраской, вентилятор охлаждения;
• страна производства — Китай.

1400 об/мин — стандартная скорость для плунжерных насосов профессиональных моек: насос работает тише и медленнее изнашивает уплотнения.

Совместимость с насосами

Двигатель подходит к насосам: EVOLUTION E1B1614, RC 14.16 D XN, RC 14.16 N. Перед заказом сверьте диаметр вала насоса, шпонку и крепеж фланца (75 мм) с паспортом насоса.

Как подобрать

Мощность двигателя считают по насосу: N (кВт) ≈ расход (л/мин) × давление (бар) / 511, плюс запас 10–15 %. Мотора 3 кВт хватает примерно на 6 л/мин при 200 бар. Обороты двигателя должны совпадать с номинальными оборотами насоса.

Подключение — через автомат защиты двигателя или пускатель с тепловым реле.
