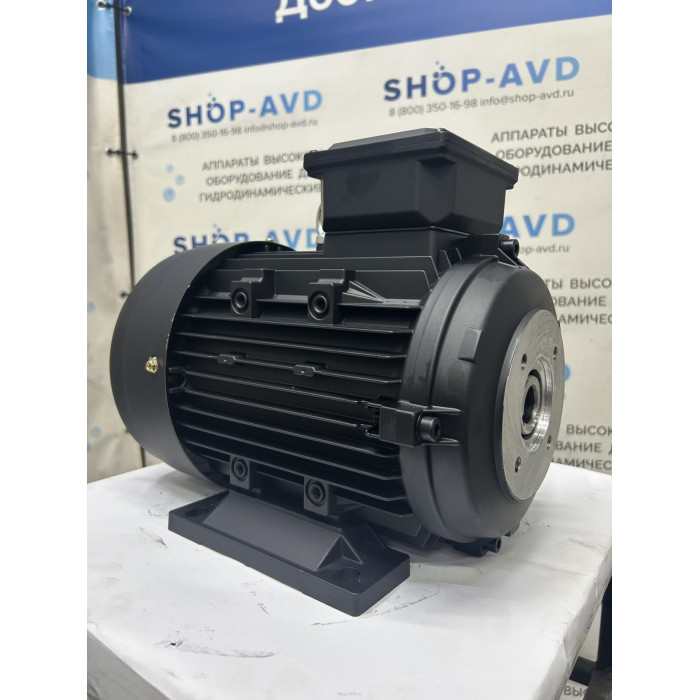

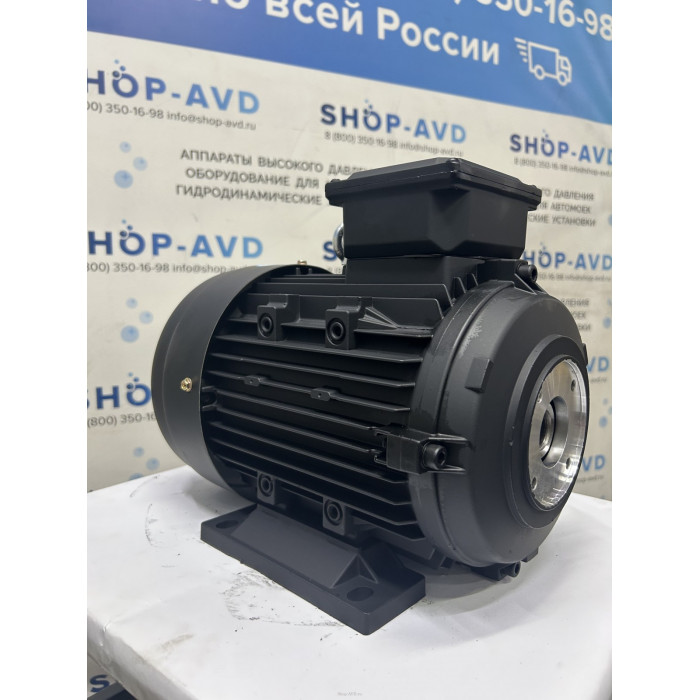

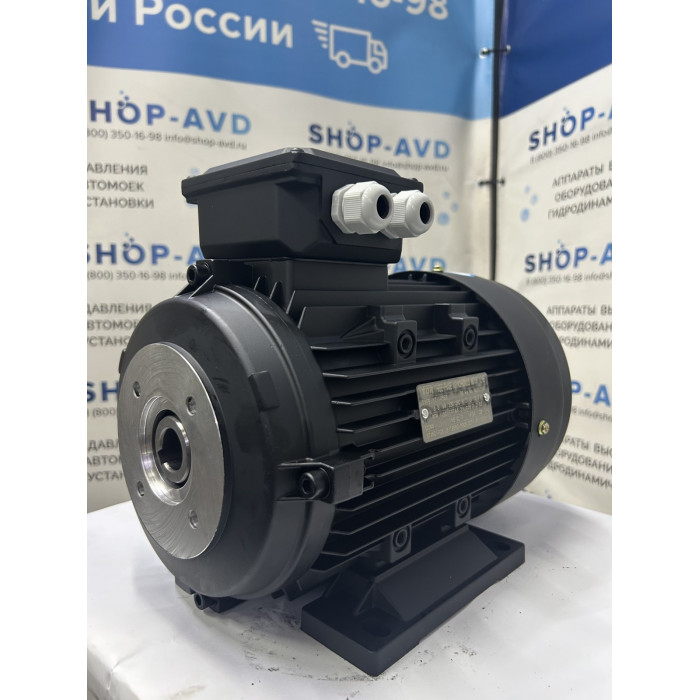

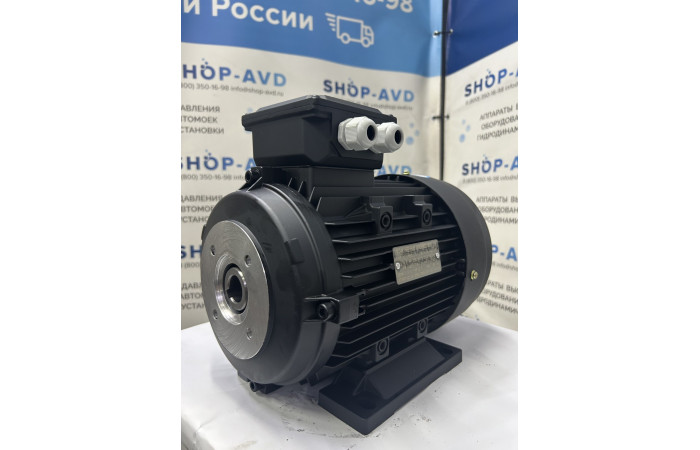

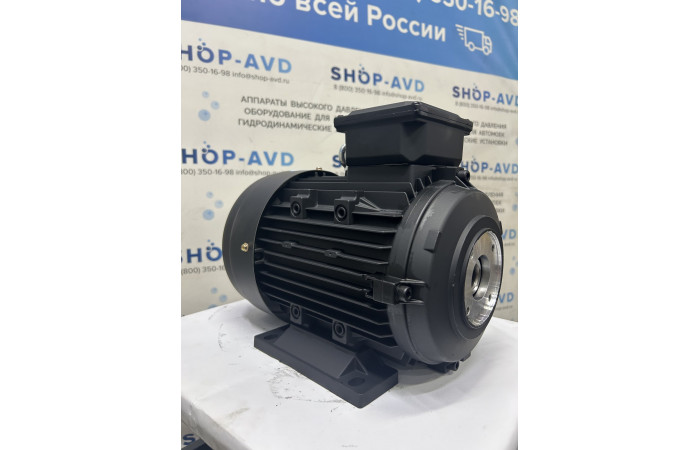

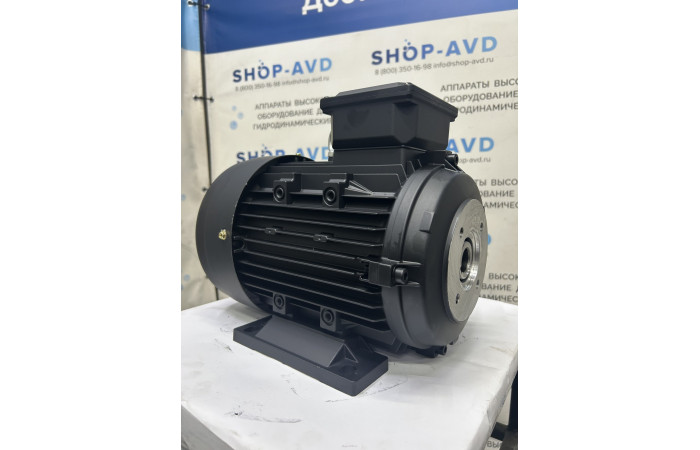

Электродвигатель TOR 5,5 кВт 380 В, полый вал, H112 (межосевое 87 мм) 14550

Электродвигатель TOR 14550 (Мотор H112 HP 7.5 4P MA AC KW 5,5 4P) мощностью 5,5 кВт, около 7,5 л.с., — асинхронный мотор на 1450 об/мин для привода насоса мойки высокого давления. Питание — трехфазная сеть 380 В, типоразмер корпуса H112.

Особенности

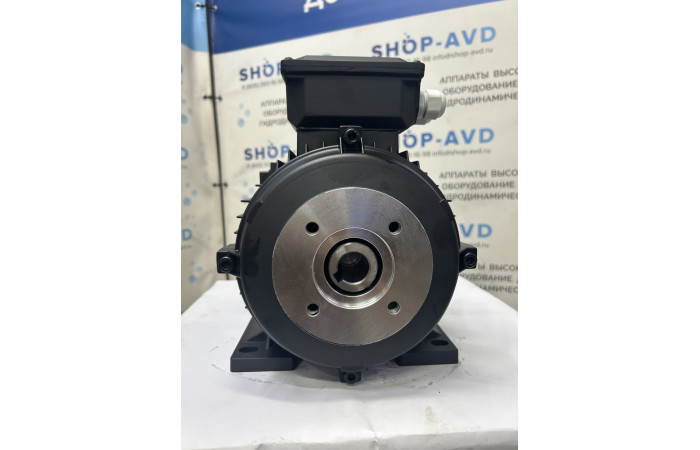

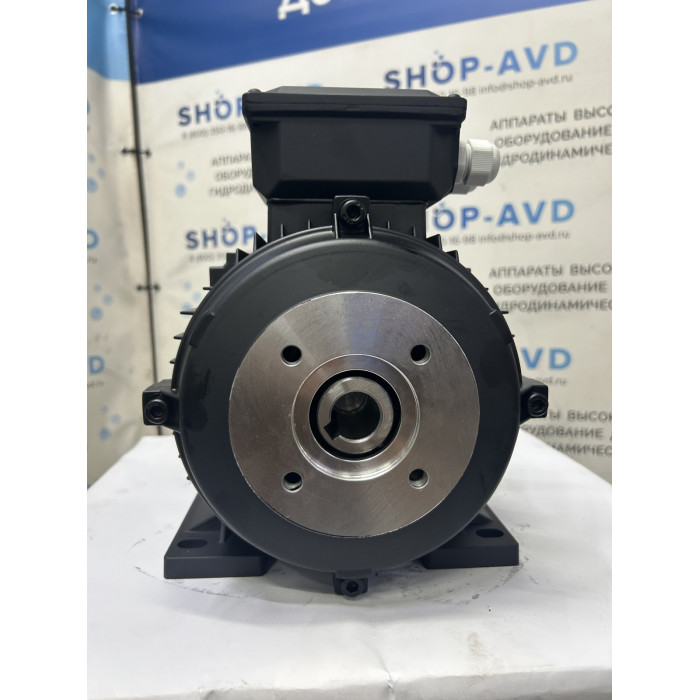

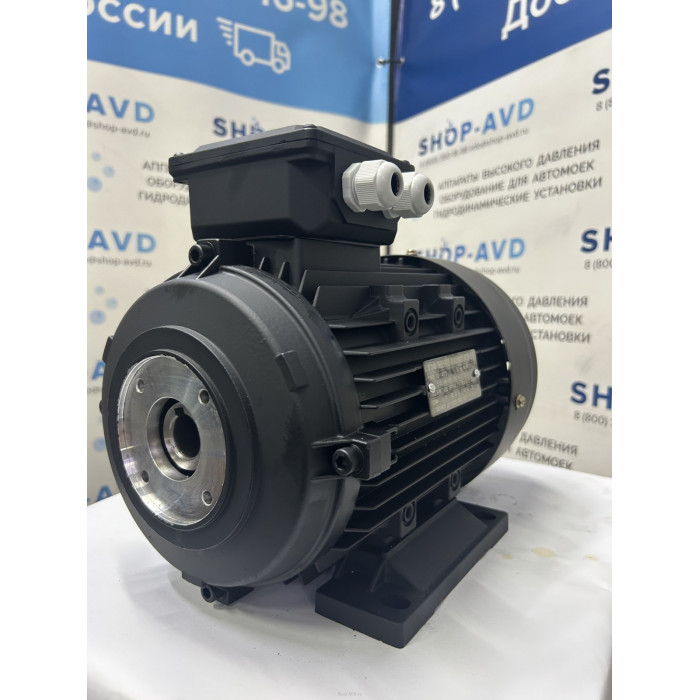

Полый вал: вал насоса входит прямо в ротор двигателя, а корпус насоса крепится к фланцу мотора. Моноблок собирается без муфты и центровки, получается компактным и почти не вибрирует. Межосевое расстояние крепежа фланца — 87 мм: насос должен иметь такой же крепеж.

• мощность 5,5 кВт, 1450 об/мин;
• питание 380 В, 3 фазы;
• полый вал, межосевое расстояние фланца 87 мм;
• типоразмер корпуса H112;
• обозначение производителя: Мотор H112 HP 7.5 4P MA AC KW 5,5 4P;

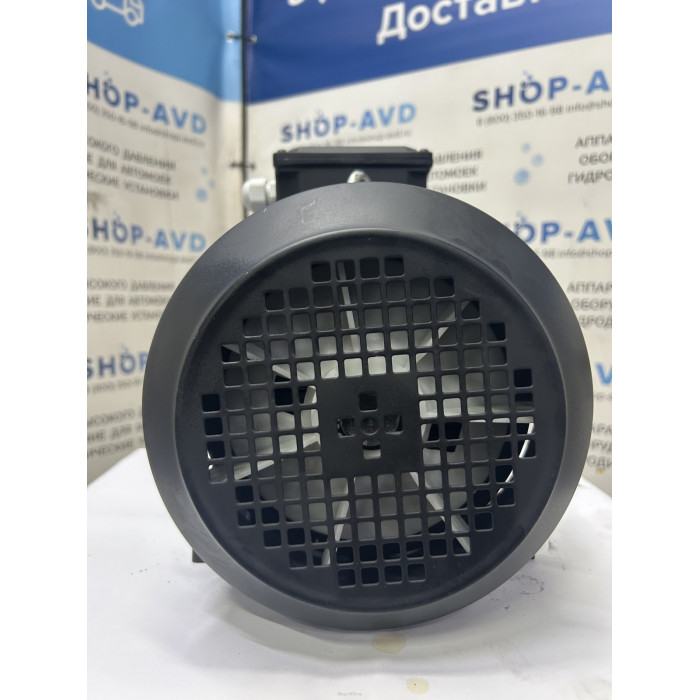

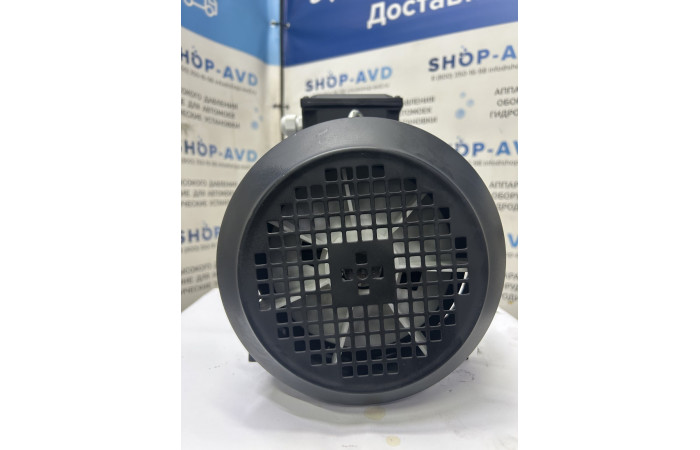

• алюминиевый корпус с порошковой окраской, вентилятор охлаждения;
• страна производства — Китай.

1450 об/мин — стандартная скорость для плунжерных насосов профессиональных моек: насос работает тише и медленнее изнашивает уплотнения.

Совместимость с насосами

Двигатель подходит к насосам: E3B2515, NMT 1520R. Перед заказом сверьте диаметр вала насоса, шпонку и крепеж фланца (87 мм) с паспортом насоса.

Как подобрать

Мощность двигателя считают по насосу: N (кВт) ≈ расход (л/мин) × давление (бар) / 511, плюс запас 10–15 %. Мотора 5,5 кВт хватает примерно на 12 л/мин при 200 бар. Обороты двигателя должны совпадать с номинальными оборотами насоса.

Подключение — через автомат защиты двигателя или пускатель с тепловым реле; для ограничения пускового тока применяют схему «звезда-треугольник» или плавный пуск.
