Насосы высокого давления с полым валом Hawk

Насос высокого давления с полым валом надевается прямо на вал электродвигателя и крепится болтами к его фланцу. Ни муфты, ни шкивов, ни отдельной рамы — агрегат выходит коротким, соосным и лёгким. В разделе собраны фланцевые насосы Hawk серий NHD, NHDP и TMP в исполнениях C и NEMA на 120–200 бар и 8–15 л/мин.

Что такое полый вал и зачем он нужен

У обычного насоса из картера выходит сплошной вал, который соединяют с двигателем через муфту или ремень. У насоса с полым валом всё наоборот: в коленвале есть глухое отверстие со шпоночным пазом, а на корпусе — посадочный фланец. Насос просто надвигают на вал мотора, совмещают шпонку и притягивают к фланцу двигателя. Вал мотора становится продолжением коленвала насоса.

Такой способ соединения называют прямым приводом или фланцевым монтажом. Он даёт три понятных преимущества:

• Соосность из коробки. Фланец центрирует насос относительно мотора, поэтому не нужно выставлять валы вручную, как при муфте.
• Компактность. Длина агрегата равна длине мотора плюс короткий корпус насоса. Это важно для тележек, настенных и встраиваемых моек.
• Меньше деталей. Нет муфты, ремней, натяжителей и кожухов, а значит, меньше того, что изнашивается и требует регулировки.

Обратная сторона — привязка к мотору. Насос с полым валом ставится только на двигатель с подходящим фланцем и диаметром вала. Поменять обороты без замены мотора не получится, а для ремонта насос снимают целиком.

Серии и исполнения в разделе

NHDP 120-C, NHDP 150-C, NHDP 200-C

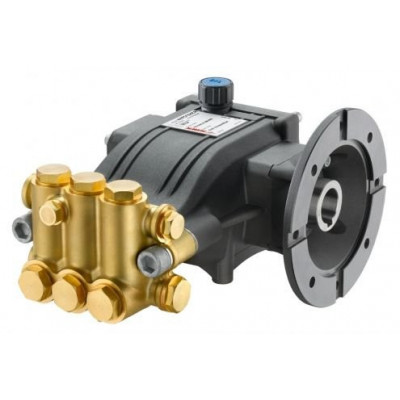

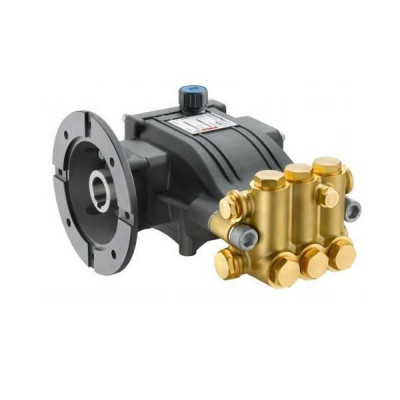

Основная линейка раздела. Цифра в названии серии показывает рабочий класс давления: 120, 150 или 200 бар. Внутри серии модели отличаются расходом. Например, NHDP8515CR рассчитан примерно на 8,5 л/мин и 150 бар, NHDP1015CR — на 10 л/мин, NHDP1215CR — на 12 л/мин, а NHDP1520CL — на 15 л/мин и 200 бар. Буква C означает исполнение под фланец электродвигателя, последняя буква R или L — сторону выхода вала.

NHD-C 200 бар

Насосы NHD в исполнении C — вариант для тех, кому нужны 200 бар при компактных размерах. Пример — модель NHD142CR. Их ставят на профессиональные мойки, где насос работает каждый день, но не в режиме нескольких смен подряд.

NHD 200-NEMA и NHDP 200-NEMA

Эти версии рассчитаны на двигатели с фланцем по американскому стандарту NEMA. Они нужны, если мойка собрана на моторе такого типа или вы меняете насос на импортной установке, где стоял NEMA-двигатель. Европейский фланец к NEMA-мотору не подходит, и наоборот — путать исполнения нельзя.

TMP-C

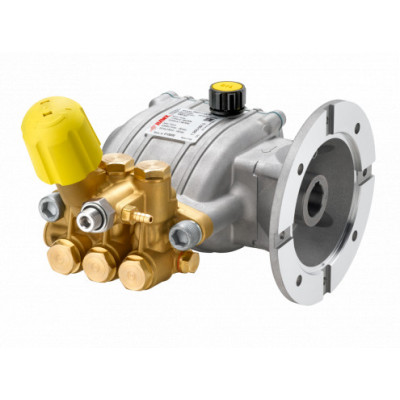

Насосы TMP с полым валом, например TMP1112C, — простые и лёгкие модели на 120 бар и около 11 л/мин. Их выбирают для небольших электрических моек, где важны вес и размеры, а нагрузка умеренная.

Как выбрать насос с полым валом

Подбор фланцевого насоса начинается с двигателя. Если мотор уже есть, отталкиваемся от него. Если мойку собираете с нуля, сначала определяем нужные давление и расход, потом мощность, потом конкретный мотор.

Давление: 120, 150 или 200 бар

120 бар — лёгкая мойка: инвентарь, тротуарная плитка, легковые автомобили без сильного загрязнения. 150 бар — универсальный вариант для автосервиса, фермы, мойки тары. 200 бар — профессиональная мойка грузовой техники, спецтехники и сильно загрязнённых поверхностей. Чем выше давление, тем мощнее нужен мотор при том же расходе.

Расход: от 8 до 15 л/мин

Расход отвечает за скорость работы и за то, насколько хорошо струя смывает грязь, а не просто разбивает её. 8–10 л/мин хватает для аккуратной мойки и небольших площадей. 12–15 л/мин — рабочий диапазон для постов, где нужно мыть быстро. Проверьте, что водопровод даёт нужный объём с запасом.

Мощность электродвигателя

Насосы раздела потребляют примерно от 1,9 до 5,7 кВт. Ориентир для расчёта: кВт ≈ л/мин × бар / 511, плюс 10–15 % запаса. Несколько примеров:

• 8,5 л/мин × 150 бар — около 2,5 кВт, мотор от 3 кВт;
• 12 л/мин × 150 бар — около 3,5 кВт, мотор около 4 кВт;
• 15 л/мин × 200 бар — около 5,9 кВт, мотор около 7 кВт.

Если взять мотор впритык, он будет греться и срабатывать тепловая защита, особенно летом и при длинном шланге. Подходящие двигатели с нужным фланцем смотрите в разделе электродвигатели для насосов высокого давления.

Обороты

Насос и мотор должны работать на одной частоте вращения. Расчётные обороты указаны в карточке каждой модели. Если поставить насос на более быстрый мотор, расход и нагрузка вырастут сверх расчёта, ресурс манжет и подшипников резко упадёт.

Фланец и диаметр вала

Это главный монтажный параметр. Посадочное отверстие насоса должно совпадать с диаметром вала мотора, а фланец — с фланцем двигателя по размеру и расположению отверстий. Исполнение C — под европейские моторы, NEMA — под американский стандарт. Перед заказом сверьте размеры мотора с данными в карточке насоса.

Сторона вала

Буквы R и L в артикуле показывают, с какой стороны головы находится посадочное место. От этого зависит, куда будут смотреть вход и выход воды, когда насос стоит на моторе. Для готовой рамы выбирайте ту же сторону, что была у старого насоса.

Сравнение серий

Таблица дана для ориентира. Точные давление, расход, мощность и обороты конкретной модели указаны в её карточке.

Где применяют насосы с прямым приводом

• Переносные и колёсные электрические мойки для автосервисов и шиномонтажа.
• Настенные стационарные мойки в боксах, цехах, на складах.
• Мойка доильного оборудования, загонов и инвентаря на фермах.
• Пищевые цеха: мойка тары, ящиков, полов и оборудования.
• Коммунальные задачи: очистка контейнеров, урн, остановок.
• Посты автомоек самообслуживания с невысокой нагрузкой.

Для постов, где насос работает долгими сменами с частыми пусками, есть отдельная подборка насосов для автомоек Car Wash с усиленными узлами.

Монтаж на электродвигатель

1. Очистите вал мотора и посадочное отверстие насоса, проверьте, что на них нет забоин и ржавчины.
2. Смажьте вал тонким слоем монтажной пасты против прикипания — так насос потом легко снять.
3. Установите шпонку, надвиньте насос без перекоса и ударов молотком.
4. Притяните фланец болтами крест-накрест равномерно.
5. Проверьте уровень масла и подключите всасывание через фильтр.
6. Установите регулятор давления или байпасный клапан на выходе.
7. Сделайте пробный пуск с открытым пистолетом, без нагрузки, и только потом выходите на рабочее давление.

Регулятор обязателен: при закрытом пистолете он перепускает воду, а без него давление за доли секунды вырастет до опасного. Подходящие модели — в разделе регуляторы давления.

Ресурс и условия работы

Срок службы фланцевого насоса зависит не столько от модели, сколько от условий. Чистая вода без песка, достаточный подпор на входе, мотор с запасом мощности и вовремя заменённое масло — и насос годами работает между плановыми ремонтами. Перегрев, сухой ход, кавитация из-за узкой подводящей линии и работа без регулятора сокращают ресурс в разы. Отдельно следите за вибрацией: если мотор стоит на неровном основании или плохо закреплён, нагрузка передаётся на подшипники насоса. Ставьте агрегат на жёсткую раму через виброопоры и не допускайте, чтобы шланг тянул насос в сторону.

Для мойки, которая работает от случая к случаю, удобно оставлять в насосе консервирующую жидкость после смены. Она защищает манжеты от пересыхания и не даёт солям оседать на клапанах.

Обслуживание

Фланцевые насосы обслуживаются так же, как и остальные плунжерные модели. Масло меняют впервые после 50 часов работы, затем каждые 500 часов. Плановое ТО с осмотром клапанов и уплотнений — через 800 часов, дальше каждые 400 часов. При появлении капель под головой не тяните с ремонтом: изношенная манжета пропускает воду в картер, масло эмульгирует и выходят из строя подшипники.

Если насос стоит в неотапливаемом помещении, на зиму сливайте воду или прокачивайте его незамерзающей жидкостью. Лёд в голове ломает корпус и клапаны быстрее, чем любая нагрузка. Оригинальные манжеты, клапаны и плунжеры есть в разделе ремкомплекты для насосов Hawk.

Что ещё нужно для сборки мойки

Насос с мотором — это ещё не мойка. Чтобы агрегат работал безопасно и долго, вокруг него собирают обвязку. Минимальный набор такой:

• Фильтр на всасывании — задерживает песок и окалину, которые иначе попадут в клапаны.
• Регулятор давления — задаёт рабочее давление и перепускает воду, когда пистолет закрыт.
• Предохранительный клапан — страхует систему, если регулятор заклинит.
• Манометр — показывает реальное давление и помогает заметить износ сопла или манжет.
• Шланг, пистолет и форсунка — номер форсунки подбирают под расход и давление насоса.

Отдельно продумайте, как мотор будет защищён от брызг и перегрева. Двигатель на мойке работает во влажной среде, поэтому ему нужна подходящая степень защиты и автомат с тепловым расцепителем по номинальному току.

Замена насоса на готовой мойке

Частая ситуация: мойка исправна, а насос выработал ресурс или после заморозки треснула голова. В этом случае проще всего найти ту же модель по артикулу на шильдике. Если точного аналога нет, подбираем по четырём параметрам: фланец и диаметр вала, сторона вала, обороты, давление и расход. Тогда насос встанет на старое место, а шланги подключатся к тем же патрубкам. Пришлите фото шильдика насоса и мотора — проверим совместимость до заказа.

Признаки того, что насос пора чинить

• Давление не выходит на прежний уровень при той же форсунке.
• Стрелка манометра заметно дрожит, шланг дёргается.
• Под головой появляются капли воды или в смотровом окне видно мутное масло.
• Насос стал шуметь, стучит при пуске.
• Мотор греется сильнее обычного.

Каждый из этих признаков проще устранить на ранней стадии заменой манжет или клапанов, чем потом менять плунжеры и подшипники.

Типичные ошибки при выборе

• Не сверили фланец. Насос C не встанет на мотор NEMA, а насос под другой диаметр вала не сядет вообще.
• Мотор на других оборотах. Насос, рассчитанный на одни обороты, на другом моторе работает с перегрузкой.
• Мощность без запаса. Мотор на пределе перегревается и выключается в середине работы.
• Не та сторона вала. Патрубки окажутся не там, где нужно, и придётся переделывать обвязку.
• Ставить на многосменный режим. Компактный насос с прямым приводом выдержит ежедневную работу, но для круглосуточной нагрузки лучше брать модели крупнее.

Частые вопросы

Чем насос с полым валом лучше насоса со сплошным валом?

Он проще и компактнее в монтаже: садится прямо на мотор, не нужны муфта, ремни и рама. Сплошной вал удобнее, когда нужно менять обороты или ставить крупный насос.

Подойдёт ли насос к любому электродвигателю?

Нет. Совпадать должны диаметр вала, шпонка, фланец и обороты. Исполнение C рассчитано на европейские моторы, NEMA — на американские.

Какой мотор нужен для насоса на 15 л/мин и 200 бар?

Расчётная мощность около 5,9 кВт. С запасом 10–15 % ориентируйтесь на мотор примерно 7 кВт, точнее подскажем по модели насоса.

Что значит буква C в артикуле?

Это исполнение с полым валом под фланец электродвигателя. Например, NHDP1520CL — насос на 15 л/мин и 200 бар с левым расположением вала.

Можно ли снять насос с мотора для ремонта?

Да, насос откручивают от фланца и стягивают с вала. Если при монтаже вал смазали пастой, снять его будет нетрудно.

Можно ли подавать в такой насос горячую воду?

Насосы этого раздела рассчитаны на холодную воду. Для нагретой жидкости подбирайте специальные высокотемпературные модели.
