Электродвигатели для насосов высокого давления

Электродвигатель для насоса высокого давления подбирают под конкретный насос: мощность, обороты и способ соединения должны совпасть с его паспортом, иначе мотор будет перегреваться или насос не выдаст расход. В разделе 39 двигателей мощностью от 2,2 до 30 кВт — трехфазные Nicolini на 1450 об/мин, в том числе в исполнении под прямую стыковку с насосом, двигатели Electrics Motors Europe и VELA. Ниже — как посчитать мощность, какие обороты нужны и на что смотреть при монтаже.

Что важно знать об электродвигателе для АВД

Насос высокого давления — нагрузка тяжелая и постоянная. Пока открыт пистолет, двигатель отдает почти всю номинальную мощность, а при закрытом пистолете продолжает крутить насос в обвод или останавливается и снова запускается, если система работает по схеме Total Stop. Отсюда требования к мотору: запас по мощности, надежный пуск под нагрузкой, защита от пыли и брызг, нормальное охлаждение в тесной раме аппарата.

Для насосов профессиональных и промышленных моек используют асинхронные трехфазные двигатели на 380 В. Они проще, надежнее и дешевле в обслуживании, чем однофазные и коллекторные моторы, и хорошо переносят многочасовую работу. Однофазные двигатели встречаются только на малых мощностях, где подключение к сети 220 В важнее ресурса.

Обороты и число полюсов

Частота вращения асинхронного двигателя при сети 50 Гц зависит от числа полюсов. Насос рассчитан на определенные обороты, и двигатель выбирают под них.

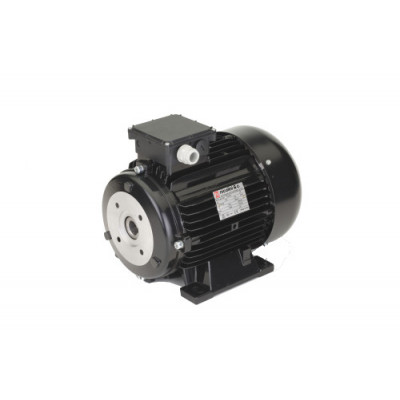

Двигатели Nicolini в разделе — четырехполюсные, на 1450 об/мин. Это основной вариант для насосов Hawk с полым валом и для насосов сверхвысокого давления серии PXI.

Двигатели в разделе

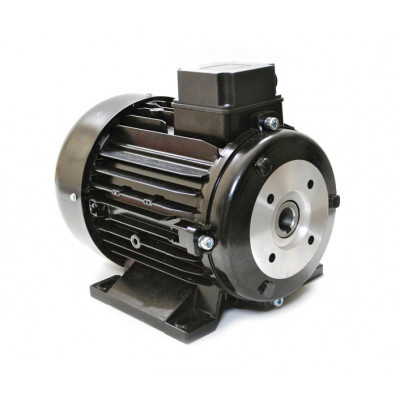

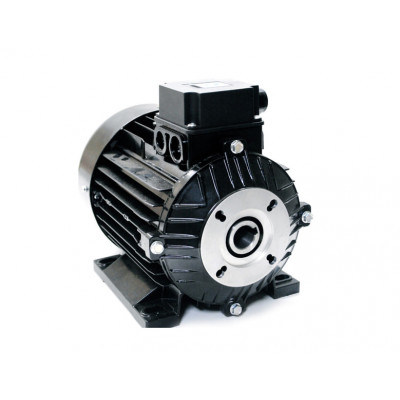

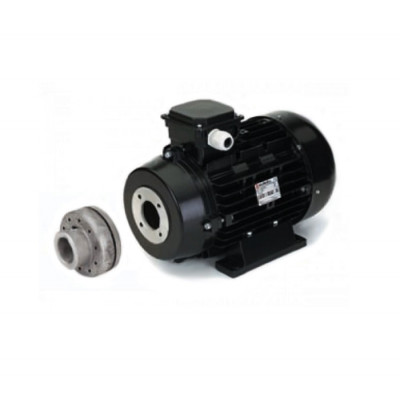

• Nicolini 11, 15, 18, 22 и 30 кВт — трехфазные двигатели на 1450 об/мин для средних и мощных насосов. Модели 11 кВт представлены в нескольких исполнениях, поэтому сверяйте код двигателя, например T413311/NR1A5MG или T413311/IN1G4M0.

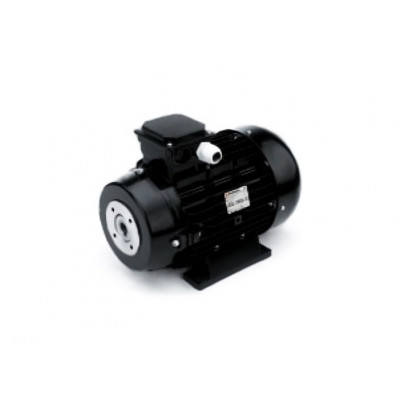

• Nicolini 18 кВт в исполнении под полый вал — варианты с пометками PXI и DF PXI предназначены для стыковки с насосами серии PXI без промежуточной муфты.

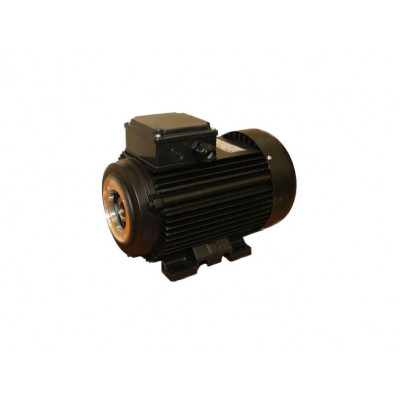

• Electrics Motors Europe T160 15 кВт — двигатель габарита 160 для насосов соответствующей мощности.

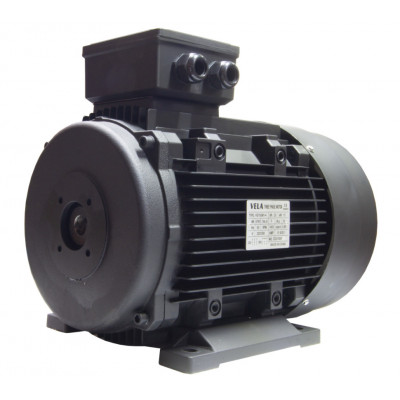

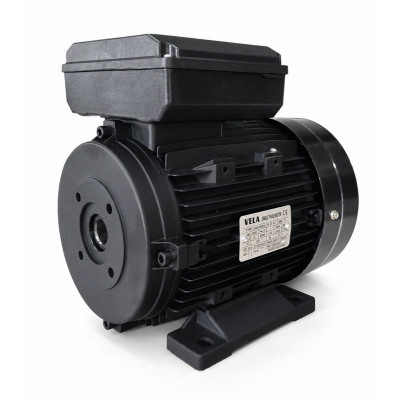

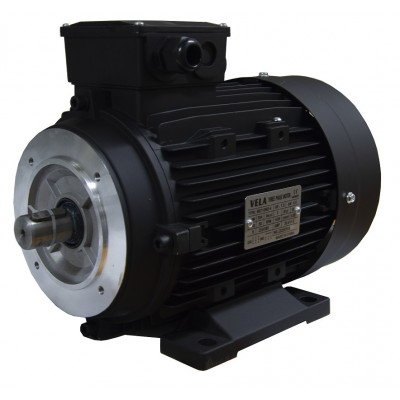

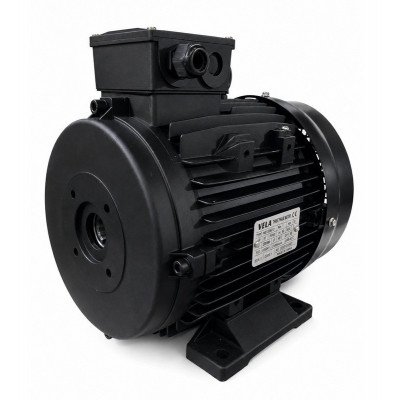

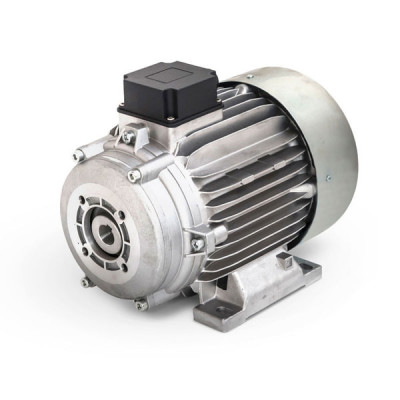

• VELA и Hawk — двигатели других мощностей, начиная с 2,2 кВт, для компактных насосов и небольших аппаратов.

Полый вал или сплошной вал

Есть два способа соединить насос и двигатель. В первом насос с полым валом надевается на вал двигателя и крепится к его фланцу. Агрегат получается коротким и соосным сам по себе, нет муфты, которую нужно центровать. Для этого двигатель должен иметь подходящий фланец и вал нужного диаметра и длины. Во втором случае насос со сплошным валом соединяется с двигателем через муфту и переходной фланец или ставится на раму рядом с мотором с ременной передачей.

Если вы собираете аппарат с нуля, схема с полым валом проще в монтаже. Выберите насос в разделе насосы с полым валом для электродвигателя и подберите двигатель под его посадку. Для сплошного вала понадобятся детали из раздела фланцы, муфты и редукторы.

Как подобрать мощность двигателя

Мощность считают по двум параметрам насоса — рабочему давлению и расходу. Ориентир: N (кВт) ≈ Q (л/мин) × P (бар) / 511. К результату добавляют 10–15 % запаса и выбирают ближайший двигатель из типового ряда мощностей вверх.

Таблица показывает, что граница часто проходит близко: насос на 21 л/мин при 250 бар уже не помещается в 11 кВт. Если расчет с запасом попадает чуть выше ступени ряда, берите следующую мощность, а не надейтесь на перегрузочную способность мотора.

Как выбрать электродвигатель для насоса высокого давления

1. Возьмите паспорт насоса. Нужны рабочее давление, расход, номинальные обороты и требуемая мощность, если она указана производителем.
2. Посчитайте мощность по формуле и добавьте запас 10–15 %.
3. Выберите обороты под насос: 1450 об/мин для большинства насосов моек, 960 об/мин для тихоходных моделей на 1000 об/мин.
4. Определите способ соединения — фланец под полый вал насоса или вал под муфту и ремень.
5. Проверьте питание. Трехфазная сеть 380 В — стандарт для моторов от нескольких киловатт. Убедитесь, что на объекте хватает выделенной мощности.
6. Учтите условия работы. Влажное помещение мойки, пыль, высокая температура в закрытом корпусе аппарата требуют соответствующей степени защиты и хорошего обдува.
7. Продумайте пуск. Для мощных двигателей прямой пуск дает большой пусковой ток, поэтому применяют схему «звезда — треугольник», устройство плавного пуска или частотный преобразователь.

Как читать шильду двигателя

На табличке двигателя есть все, что нужно для проверки совместимости. Мощность указана на валу, то есть это та мощность, которую мотор отдаст насосу. Напряжение пишут парой, например 230/400 В или 400/690 В: первая цифра соответствует схеме «треугольник», вторая — «звезда». Для сети 380–400 В мотор с маркировкой 400/690 В работает в «треугольнике» и допускает пуск «звезда — треугольник», мотор 230/400 В — только в «звезде». Номинальный ток нужен для настройки автомата защиты. Обороты на шильде чуть ниже синхронных — 1450 вместо 1500 об/мин из-за скольжения. Степень защиты IP показывает, насколько корпус защищен от пыли и воды, а режим S1 означает, что двигатель рассчитан на длительную непрерывную работу.

Частотный преобразователь

Частотник позволяет плавно запускать двигатель и менять его обороты, а вместе с ними расход насоса. Это удобно на постах, где нужны разные режимы мойки, и в технологических установках с переменным расходом. Ограничение одно: не поднимайте обороты выше номинала насоса. Снижать обороты можно в разумных пределах, учитывая, что собственный вентилятор двигателя на низких оборотах охлаждает хуже.

Подбор под задачу

Где применяются электродвигатели для насосов высокого давления

Двигатели из этого раздела покупают в трех случаях. Первый — сборка аппарата высокого давления или технологической установки: насос, двигатель, рама и обвязка подбираются по отдельности. Второй — замена сгоревшего или изношенного мотора в работающем оборудовании. Третий — модернизация: на старую раму ставят более производительный насос, и двигатель приходится менять под новую мощность.

Если мощность нужна под насос сверхвысокого давления, подберите сначала сам насос в разделе насосы сверхвысокого давления 350–1000 бар, а затем двигатель под его серию и расчетную мощность.

Замена сгоревшего двигателя

При замене главное — повторить посадку. Перепишите с шильды старого мотора мощность, обороты, напряжение и обозначение габарита, измерьте диаметр и длину вала, размеры фланца или лап. Если двигатель сгорел, выясните причину до установки нового: заклинивший насос, пропавшая фаза, вода в клеммной коробке или работа без запаса по мощности. Иначе новый мотор повторит судьбу старого. Когда насос остается прежним, мощность лучше оставить той же или поднять на одну ступень, если старый двигатель работал на пределе и часто отключался по перегреву.

Электродвигатель или мотор внутреннего сгорания

Электродвигатель выигрывает везде, где есть трехфазная сеть нужной мощности: он тише, не дает выхлопа, почти не требует обслуживания и дешевле в эксплуатации. Поэтому стационарные мойки, посты автомоек и цеховые установки делают на электроприводе. Двигатель внутреннего сгорания оправдан там, где сети нет или ее мощности не хватает. Если на объекте выделенной мощности мало, сначала проверьте ее, а уже потом выбирайте насос: может оказаться, что разумнее взять насос с меньшим расходом, чем тянуть новую линию.

Монтаж и подключение

• Основание. Двигатель и насос крепят на жесткую раму без перекосов. Вибрация разбивает подшипники и разрушает уплотнения насоса.
• Соосность. При соединении через муфту валы выставляют по одной оси. При стыковке с насосом с полым валом проверяют чистоту посадочных поверхностей и наличие шпонки.
• Охлаждение. Вентилятор двигателя должен свободно забирать воздух. В закрытом корпусе аппарата предусматривают вентиляционные отверстия.
• Электрика. Подключение выполняет электрик: схема соединения обмоток по шильде, автомат защиты двигателя или тепловое реле, заземление корпуса.
• Направление вращения. Для насоса высокого давления оно обычно не критично, но проверьте паспорт насоса и работу вентилятора.
• Защита от воды. Клеммную коробку закрывают, кабель вводят через уплотненный ввод. Струю воды на двигатель не направляют.

Обслуживание

Асинхронный двигатель почти не требует внимания, но несколько вещей стоит делать регулярно. Очищайте ребра корпуса и решетку вентилятора от грязи и пыли: забитое оребрение ухудшает охлаждение. Прислушивайтесь к подшипникам: гул и вибрация — повод заменить их до того, как разобьется посадка. Проверяйте затяжку клемм и состояние кабеля. Если мотор отключается тепловой защитой, причину ищут в перегрузке: насос работает выше расчетного давления, засорена форсунка, двигатель подобран без запаса или нарушено охлаждение.

Обслуживание насоса идет по своему регламенту — масло после первых 50 часов, далее каждые 500 часов, — и его удобно совмещать с осмотром двигателя. Раз в сезон полезно измерить ток под нагрузкой и сравнить его с номинальным по шильде: рост тока при прежнем давлении подсказывает, что пора проверить насос, подшипники мотора или напряжение в сети.

Типичные ошибки при выборе

• Мощность «как у соседа». Двигатель подбирают под конкретный насос и рабочее давление, а не по примеру чужого аппарата.
• Нет запаса. Мотор на пределе перегревается, срабатывает защита, сокращается ресурс обмоток.
• Не те обороты. Двухполюсный мотор на 2900 об/мин на насосе, рассчитанном на 1450 об/мин, перегрузит его в два раза.
• Неподходящий фланец или вал. Двигатель хорошей мощности бесполезен, если насос к нему не стыкуется.
• Прямой пуск мощного мотора от слабой сети. Просадка напряжения и выбивание автоматов при каждом запуске.
• Двигатель без защиты. Без автомата защиты или теплового реле первый же заклинивший насос сжигает обмотку.

Частые вопросы

Как рассчитать мощность двигателя для насоса высокого давления?

Умножьте расход в л/мин на давление в барах и разделите на 511 — получится мощность в кВт. Добавьте 10–15 % запаса и выберите ближайший двигатель вверх по ряду мощностей.

Какие обороты нужны двигателю для насоса Hawk?

Большинство насосов Hawk для профессиональных и промышленных моек рассчитаны на 1450 об/мин, то есть на четырехполюсный двигатель. Тихоходные насосы на 1000 об/мин требуют шестиполюсного мотора или редуктора. Точное значение — в паспорте насоса.

Что значит двигатель под полый вал?

Это двигатель с фланцем и валом, на которые напрямую надевается насос с полым валом. Муфта и отдельная рама для насоса не нужны, агрегат получается компактным и соосным.

Можно ли поставить однофазный двигатель?

На малых мощностях это возможно, но для профессиональных моек и промышленных насосов используют трехфазные двигатели на 380 В: они надежнее и лучше переносят долгую работу под нагрузкой.

Нужен ли плавный пуск?

Для мощных двигателей — желателен. Схема «звезда — треугольник», устройство плавного пуска или частотный преобразователь снижают пусковой ток и нагрузку на сеть и механику насоса.

Почему двигатель перегревается?

Частые причины — мощность без запаса, давление выше расчетного, забитая форсунка, плохое охлаждение в корпусе аппарата, пониженное напряжение в сети. Проверьте режим работы насоса и вентиляцию.

Можно ли поставить двигатель мощнее, чем нужно?

Можно, насос возьмет столько мощности, сколько ему требуется при заданном давлении. Но двигатель с большим запасом дороже, тяжелее и требует более мощной сети и защиты. Оптимально — расчетная мощность плюс 10–15 %.
