Насосы высокого давления для горячей воды Hawk

Насос высокого давления для горячей воды нужен там, где в насос поступает уже нагретая жидкость: из котла, бойлера, технологической линии или системы рециркуляции. Обычный плунжерный насос в таком режиме быстро теряет уплотнения, поэтому для горячей воды Hawk выпускает отдельные высокотемпературные исполнения серий NMT, GXT, MXT, XLT, XLTI и XXT. В разделе — модели на 110–200 бар с расходом от 12,5 до 170 л/мин.

Когда нужен высокотемпературный насос

Важно сразу разобраться, нужен ли вам такой насос вообще. В большинстве моек с подогревом вода нагревается после насоса: холодная вода проходит через насос, а потом попадает в змеевик дизельного или электрического бойлера. В такой схеме насос работает на холодной воде, и специальное исполнение не требуется.

Высокотемпературный насос нужен, когда горячая вода приходит на вход насоса. Типичные случаи:

• вода подаётся из промышленного котла, теплообменника или системы горячего водоснабжения предприятия;
• моющий раствор нагревается в ёмкости и затем подаётся под давлением;
• жидкость циркулирует по замкнутому контуру и успевает нагреться;
• технологический процесс требует подачи горячей воды под давлением — мойка тары, линий, оборудования на пищевых, мясных и молочных производствах;
• обезжиривание деталей и узлов горячей водой без лишней химии.

В этих случаях обычный насос не подходит: его манжеты и уплотнения рассчитаны на холодную воду и быстро разрушаются от температуры.

Чем высокотемпературный насос отличается от обычного

Уплотнения

Главное отличие — термостойкие манжеты и уплотнения из материалов, которые сохраняют упругость при нагреве. Обычная резина при высокой температуре размягчается, теряет форму и начинает пропускать воду уже через короткое время.

Требования к подаче

Горячая вода закипает легче холодной, особенно при разрежении. Если насос будет «подсасывать» горячую воду, в зоне всасывания образуются пузырьки пара — кавитация. Она разрушает клапаны, манжеты и плунжеры. Поэтому высокотемпературные насосы работают только с подпором: вода должна приходить на вход под давлением — из расположенной выше ёмкости или от подкачивающего насоса.

Тепловой режим картера

Горячая вода нагревает голову, а от неё и картер. Масло работает в более тяжёлых условиях, поэтому за его уровнем и состоянием нужно следить внимательнее, чем у насоса на холодной воде.

Допустимая температура

Максимальная температура жидкости зависит от серии и модели и указана в карточке. Подбирайте насос так, чтобы рабочая температура была ниже предельной, а не на самой границе.

Серии в разделе

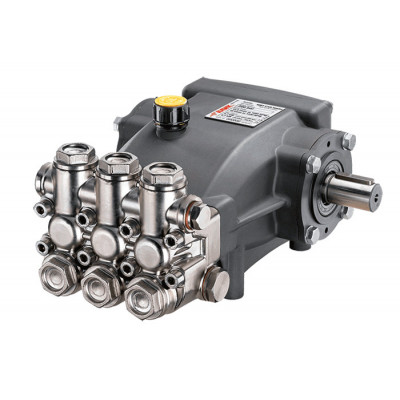

NMT высокая температура воды

Насосы среднего класса для подачи горячей воды на 200 бар. Подходят для промышленных моек, пищевых цехов, линий мойки тары, где нужен расход в пределах нескольких десятков литров в минуту.

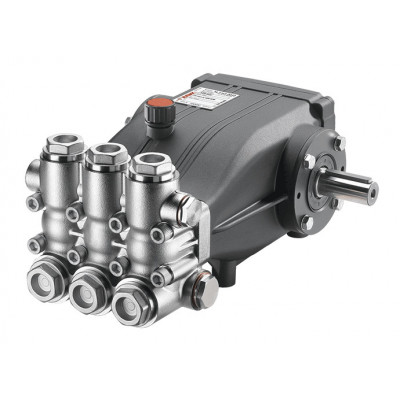

XLT и XLTI высокая температура воды

Насосы с запасом по ресурсу для долгой работы на производствах. Серия XLTI выпускается и в нержавеющем исполнении, что важно для пищевой и химической промышленности.

GXT высокая температура воды

Крупные насосы на большой расход. Модели GXT1015SHT, GXT1215SHT, GXT1513SHT и GXT1711SHT в правом и левом исполнении рассчитаны на десятки и сотни литров в минуту при давлении от 110 до 150 бар. Буквы HT в обозначении указывают на высокотемпературную версию. Их применяют на промышленных мойках, в судостроении, на металлургических и горнодобывающих предприятиях.

MXT и XXT высокая температура воды

Насосы для самых больших расходов в разделе — до 170 л/мин. Используются в стационарных установках с централизованной подачей горячей воды и в технологических процессах, где нужен большой поток под давлением.

Как выбрать насос для горячей воды

Температура жидкости

Первым делом определите, какой температуры вода будет на входе в насос в самом тяжёлом режиме. Возьмите модель, у которой предельная температура выше с запасом.

Давление

Горячая вода моет эффективнее холодной, поэтому высокое давление для неё не всегда нужно. Для мойки жирных загрязнений, оборудования и тары обычно достаточно 110–150 бар, для более тяжёлых задач — до 200 бар.

Расход

• 12,5–30 л/мин — один-два поста ручной мойки, линии мойки тары, мойка оборудования в цеху.
• 30–100 л/мин — централизованные системы мойки на несколько точек, промышленные моечные машины.
• 100–170 л/мин — крупные стационарные установки и технологические линии.

Мощность привода

Насосы раздела потребляют от 3,5 до 37,2 кВт. Ориентир для расчёта — кВт ≈ л/мин × бар / 511 плюс 10–15 % для электродвигателя. Например, 30 л/мин при 150 бар — около 8,8 кВт, мотор около 10 кВт. 100 л/мин при 150 бар — около 29 кВт, мотор нужен на 33–34 кВт и выше.

Подпор на входе

Уточните, как вода будет приходить к насосу. Если ёмкость стоит ниже насоса или далеко от него, нужен подкачивающий насос. Минимальное давление на входе для конкретной модели указано в её документации.

Обороты

Для крупных насосов на горячей воде полезно выбирать режим с умеренными оборотами. Чем медленнее движутся плунжеры, тем меньше разрежение на всасывании и тем ниже риск кавитации. Если насос приводится через ремень или редуктор, это легко учесть при подборе передаточного числа.

Материал головы

Для горячей воды в пищевом производстве и для моющих растворов выбирайте нержавеющие версии. Для технической горячей воды без химии подойдёт стандартное исполнение.

Подбор по задаче

Таблица ориентировочная. Точные параметры и предельная температура — в карточке модели.

Где применяют насосы для горячей воды

• Мясная, молочная и рыбная промышленность: мойка оборудования, конвейеров, полов и тары.
• Пивоварни и производства напитков: мойка ёмкостей и кег.
• Металлообработка: обезжиривание деталей перед покраской.
• Транспортные предприятия: централизованная мойка с подачей горячей воды из котельной.
• Судостроение и судоремонт: очистка корпусов и трюмов.
• Энергетика и химические производства: очистка теплообменников и ёмкостей.

Зачем мыть горячей водой под давлением

Горячая вода растворяет жиры, масла, белковые и сахарные загрязнения намного быстрее холодной. На мясном или молочном производстве это означает меньше моющей химии, меньше ручного труда и более короткий цикл санитарной обработки. В металлообработке горячая струя снимает эмульсию и консервационную смазку с деталей и сразу подсушивает поверхность — металл не успевает покрыться ржавчиной перед покраской. В судоремонте и на энергетических объектах нагретая вода под давлением справляется с нефтяными и мазутными отложениями, которые холодной водой не берутся.

Есть и обратная сторона. Горячая вода повышает нагрузку на насос, шланги и фитинги, требует подпора и более внимательного обслуживания. Поэтому высокотемпературную схему выбирают тогда, когда она действительно даёт выигрыш в процессе.

Централизованная схема: один насос на несколько точек

На крупных предприятиях часто ставят не отдельную мойку на каждый участок, а один мощный насос, который подаёт горячую воду под давлением по трубопроводу к нескольким рабочим местам. Воду для него нагревает котельная или промышленный бойлер. Так работают насосы с большим расходом — GXT, MXT, XXT в высокотемпературных версиях.

Плюсы такой схемы: один узел обслуживания вместо нескольких, меньше шума в цеху, стабильное давление на всех точках. При проектировании важно учесть, сколько точек будет работать одновременно, — суммарный расход пистолетов не должен превышать расход насоса. Регулятор давления в такой системе берёт на себя роль клапана, который сбрасывает лишнюю воду при закрытии части точек.

Безопасность

Горячая вода под давлением опасна вдвойне: струя может травмировать, а пар и брызги — обжечь. Работайте в защитных очках или щитке, в перчатках и непромокаемой одежде. Не направляйте струю на людей и на себя, не держите пистолет за копьё рядом с соплом. Перед любым обслуживанием сбросьте давление, остановите насос и дайте обвязке остыть. Шланги с горячей водой прокладывайте так, чтобы их не задевали проходящие люди и техника, и регулярно осматривайте их на вздутия и трещины.

Монтаж

1. Поставьте ёмкость с горячей водой выше насоса или используйте подкачивающий насос, чтобы обеспечить подпор.
2. Сделайте всасывающую линию короткой, широкой и без лишних поворотов.
3. Используйте шланги и фитинги, рассчитанные на температуру и давление системы. Подходящие шланги — в разделе шланги высокого давления.
4. Регулятор давления и предохранительный клапан тоже должны выдерживать температуру. Подборка — в разделе регуляторы давления.
5. Байпас регулятора лучше выводить в ёмкость, а не на вход насоса: при замкнутом контуре вода быстро перегревается.
6. Перед первым пуском проверьте масло и прогоните насос сначала на холодной воде, затем постепенно поднимайте температуру.

Если шланг подаётся к рабочему месту с катушки, она тоже должна быть рассчитана на горячую воду — смотрите катушки для пара и горячей воды.

Эксплуатация и обслуживание

Регламент тот же, что у других плунжерных насосов: первая замена масла после 50 часов работы, затем каждые 500 часов. Плановое ТО с осмотром клапанов и уплотнений — через 800 часов и далее каждые 400 часов. При работе на горячей воде проверяйте уровень и цвет масла чаще, а при сильном нагреве картера сокращайте интервалы.

Несколько правил для горячего режима:

• Не запускайте насос сразу на горячей воде после долгого простоя — дайте ему поработать на холодной.
• Не допускайте сухого хода и падения подпора: кавитация на горячей воде развивается быстрее.
• Не держите насос долго в байпас при закрытом пистолете.
• Используйте только термостойкие уплотнения при ремонте — обычные манжеты в этом насосе не прослужат.

Оригинальные детали подберём в разделе запчасти и ремкомплекты для насосов Hawk.

Как понять, что насос перегревается или кавитирует

У насоса на горячей воде есть свои тревожные признаки, и их полезно знать заранее.

• Треск и металлический шум в голове — типичный звук кавитации. Проверьте подпор, фильтр и температуру воды на входе.
• Стрелка манометра скачет, хотя форсунка исправна, — в насос попадает пар или воздух.
• Капли и парение под головой — уплотнения начинают сдавать от температуры.
• Картер горячий на ощупь, масло темнеет быстрее обычного — насос работает в тяжёлом тепловом режиме, сократите интервал замены масла и проверьте, не превышена ли температура.
• Расход падает со временем при тех же оборотах — изношены клапаны или манжеты.

Если насос начал шуметь, не продолжайте работу «до конца смены». Несколько часов кавитации на горячей воде способны вывести из строя клапаны и плунжеры, и ремонт обойдётся дороже своевременной остановки.

Типичные ошибки при выборе

• Покупка высокотемпературного насоса, когда нагрев идёт после насоса. Это переплата: в такой схеме насос работает на холодной воде.
• Обычный насос на горячую воду. Манжеты выходят из строя очень быстро, а за ними страдают плунжеры.
• Нет подпора. Насос подсасывает горячую воду, возникает кавитация, давление скачет.
• Температура на пределе. Рабочая температура должна быть ниже максимальной для модели.
• Обвязка не по температуре. Шланги и регулятор для холодной воды не выдерживают нагрева.
• Замкнутый байпас. Вода циркулирует по кругу и перегревается выше допустимого.

Частые вопросы

Нужен ли высокотемпературный насос для мойки с бойлером?

Обычно нет. Если бойлер стоит после насоса, насос работает на холодной воде. Высокотемпературное исполнение нужно, когда горячая вода приходит на вход насоса.

Какую температуру воды выдерживает насос?

Предельная температура зависит от серии и модели и указана в карточке. Рабочую температуру держите ниже этого значения.

Почему насосу для горячей воды нужен подпор?

Горячая вода легко вскипает при разрежении на всасывании. Подпор не даёт образоваться пару и защищает насос от кавитации.

Что значат буквы HT в артикуле?

Это высокотемпературное исполнение. Например, GXT1513SHTL — версия насоса GXT для горячей воды с левым валом.

Можно ли поставить обычные манжеты при ремонте?

Нет. В высокотемпературном насосе нужны термостойкие уплотнения, обычные быстро разрушатся.

Как часто менять масло в насосе для горячей воды?

Первый раз после 50 часов, затем каждые 500 часов. При сильном нагреве картера интервал лучше сократить.
