Катушки и барабаны для шлангов Ramex

Катушка для шланга избавляет от рукава, который лежит на полу, перекручивается, попадает под колеса и трескается на изломах. В этом разделе 144 катушки и барабана для шлангов итальянского производителя Ramex: автоматические и ручные, для воды под высоким давлением, пара, сжатого воздуха и специальных сред, с рабочим давлением от 10 до 1000 бар.

Разбираемся, какие бывают барабаны для шлангов, по каким параметрам выбирать катушку, как ее смонтировать и обслуживать, и какие ошибки чаще всего совершают при покупке.

Зачем шлангу барабан

Шланг высокого давления, воздушный или паровой рукав чаще всего выходят из строя не от давления, а от обращения. Его переезжают колесами, волокут по бетону, перегибают у фитинга, оставляют скрученным в узел. Оплетка перетирается, на изломе появляется вздутие, и рукав приходится менять задолго до конца ресурса. Катушка снимает почти все эти причины: шланг всегда смотан ровными витками, не лежит на полу и разматывается ровно на ту длину, которая нужна.

Вторая польза — порядок и безопасность. На посту или в цехе нет петель рукава под ногами, оператор не тратит время на распутывание, а после смены рабочее место остается свободным. Для дорогих шлангов сверхвысокого давления барабан окупается быстрее всего: замена одного такого рукава стоит заметных денег.

Что такое катушка для шланга и как она устроена

Катушка, или барабан для рукава, — это вращающийся барабан на раме, на который наматывается шланг. Главная деталь, которая отличает катушку для давления от садовой, — поворотное соединение на оси. Через него среда из подающей линии проходит в шланг, намотанный на барабан, и при этом барабан может свободно вращаться. Поэтому шланг можно разматывать и сматывать, не отключая подачу.

Основные узлы катушки Ramex:

• Рама для крепления на стену, потолок, пол или на корпус оборудования.
• Барабан, вместимость которого определяет, какой длины и диаметра шланг на него поместится.
• Поворотное соединение с уплотнениями, рассчитанными на давление и температуру среды.
• Привод сматывания: пружина у автоматических катушек или рукоятка у ручных.
• Направляющая шланга, которая укладывает рукав на барабан ровными витками.

Виды катушек Ramex в каталоге

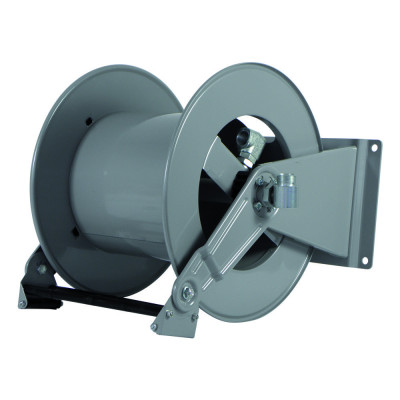

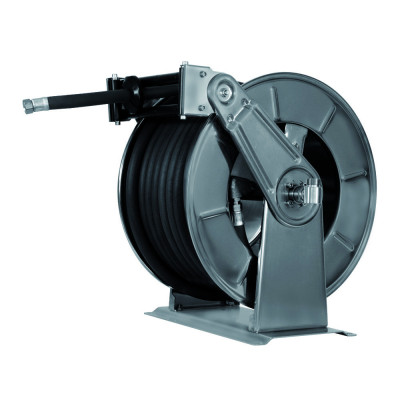

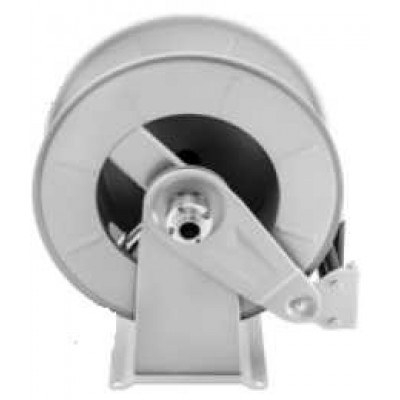

Автоматические катушки

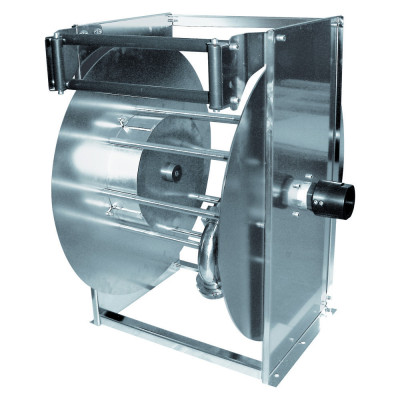

Барабан сматывает шланг сам, за счет спиральной пружины внутри. Оператор вытягивает рукав на нужную длину, фиксатор удерживает его, а после работы достаточно слегка потянуть шланг, и пружина намотает его обратно. В каталоге это, например, барабаны Ramex AV 2070, AV 2080 и AV 2080 FE и автоматическая катушка Ramex HR 6004 FE на 20 м шланга 1 1/2 дюйма. Подробнее — в разделе автоматические (инерционные) катушки.

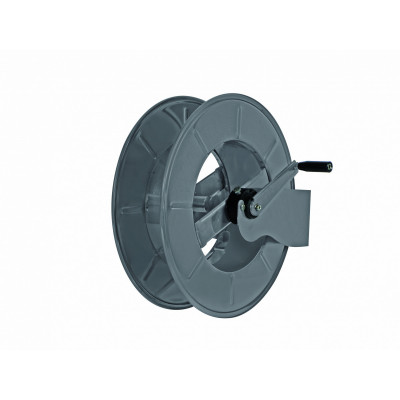

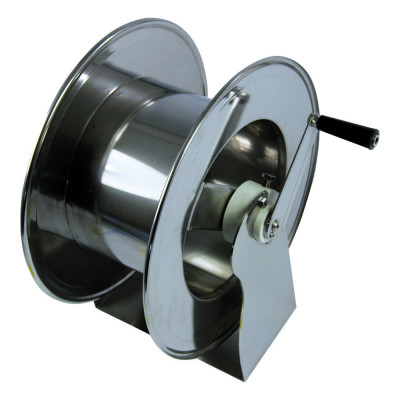

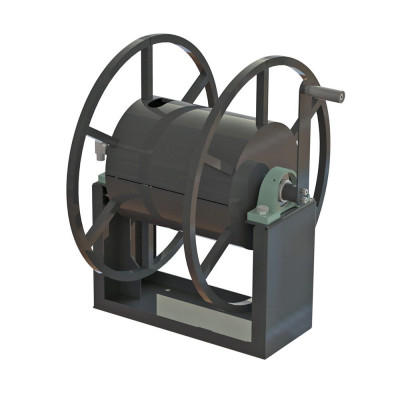

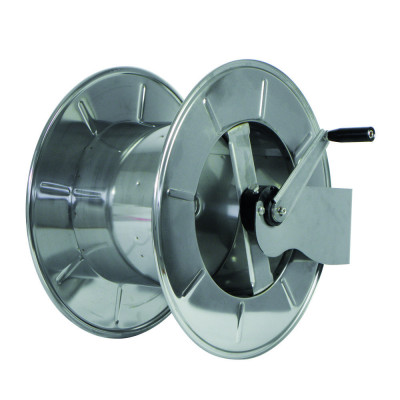

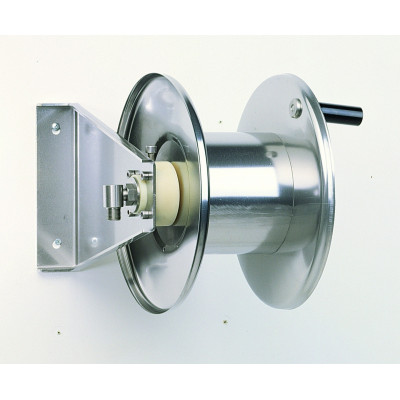

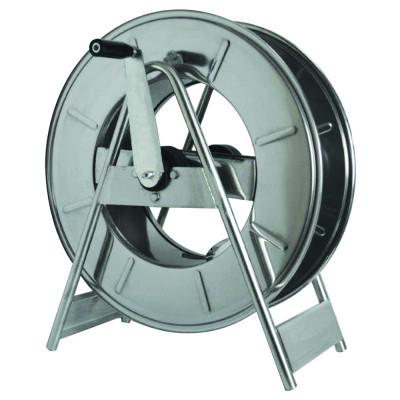

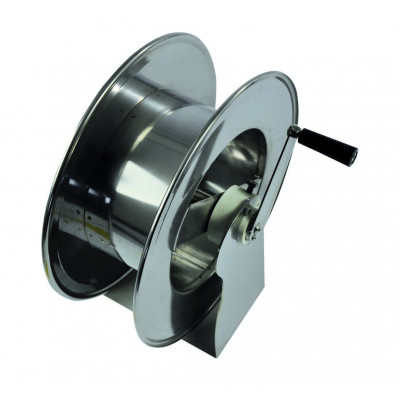

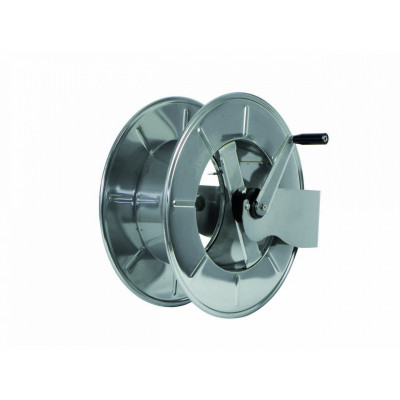

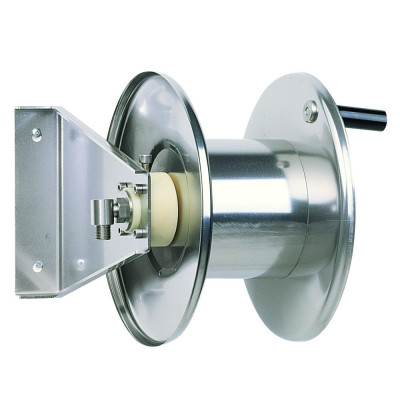

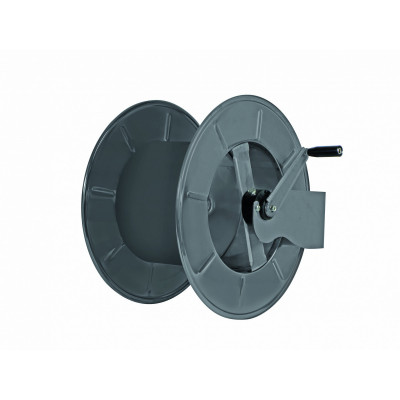

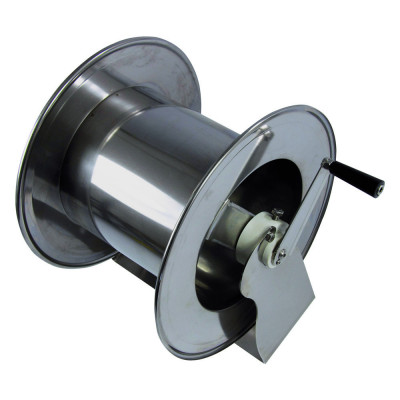

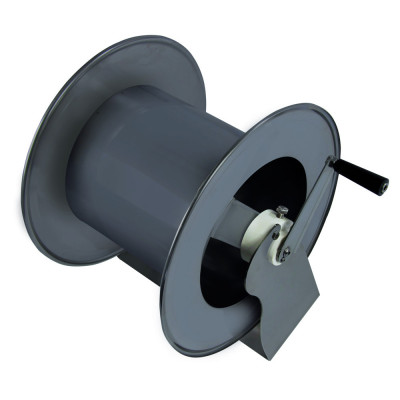

Ручные катушки

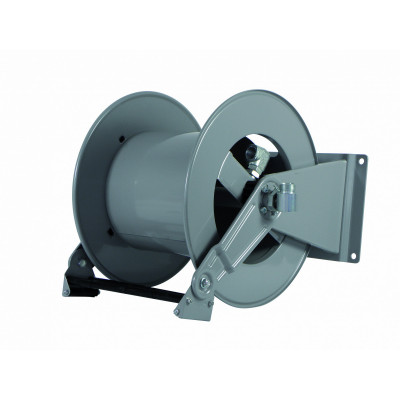

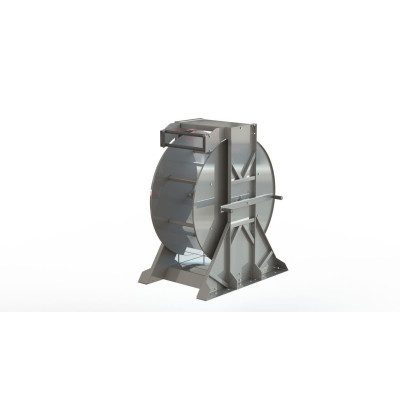

Шланг сматывают рукояткой. Ручной барабан проще по конструкции, не имеет пружины, которая со временем устает, и вмещает более длинные и тяжелые рукава. Пример — барабаны Ramex AVM 2090 и AVM 2095, в том числе в исполнении FE. Все модели — в разделе ручные катушки для шлангов.

Катушки для разных сред

• Пневматические катушки — для сжатого воздуха в автосервисах и цехах.

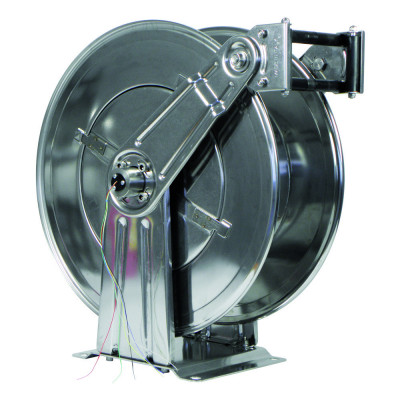

• Катушки для пара и горячей воды — с уплотнениями поворотного соединения, рассчитанными на высокую температуру.
• Катушки специального назначения — для масла, топлива, газа, питьевой воды и других задач, где важен материал и сертификация среды.

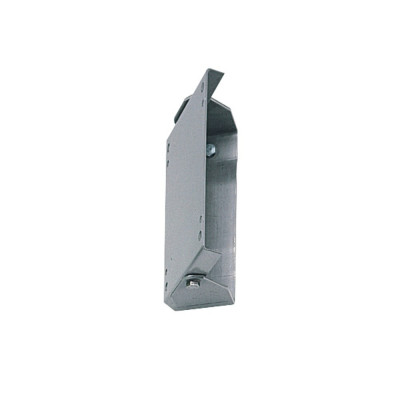

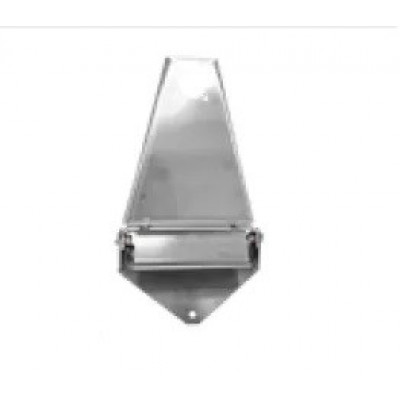

Кронштейны и запчасти

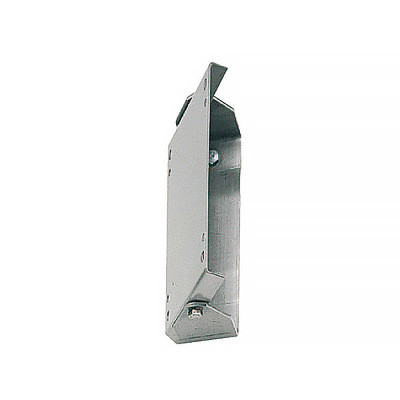

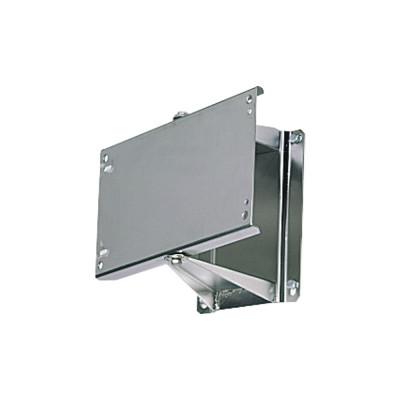

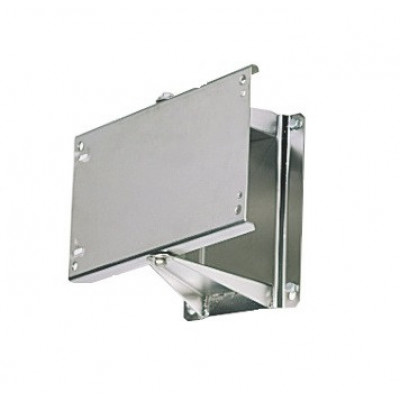

Чтобы барабан разворачивался в сторону работы, его ставят на поворотный кронштейн. Поворотные соединения, направляющие и другие детали для ремонта собраны в разделе запчасти и аксессуары для катушек.

Катушки на технике и передвижных установках

Отдельная группа задач — барабаны на машинах, прицепах и передвижных аппаратах. Здесь катушка постоянно трясется в дороге, работает на улице в дождь и мороз, а шланг на ней часто длинный, на десятки метров. Для таких условий выбирают барабаны с жесткой рамой, надежным фиксатором от самопроизвольного вращения и исполнением, которое не боится влаги. Ручные модели здесь встречаются чаще автоматических: они проще, выдерживают тяжелый рукав и не зависят от пружины. Барабан крепят к раме через виброизолирующие прокладки и проверяют крепеж после первых поездок.

Автоматическая или ручная катушка

Это первый вопрос, который решают при выборе барабана для шланга.

• Автоматическая удобна, когда шланг разматывают и сматывают много раз за смену: посты автомоек, автосервисы, цеха, пожарные и технологические линии. Экономит время и гарантирует, что рукав всегда убран.
• Ручная подходит для длинных и тяжелых шлангов, для редкого использования и для мобильных установок на прицепе или в фургоне. Она дешевле, проще в ремонте и вмещает больше рукава при тех же габаритах.

Как выбрать катушку для шланга

1. Среда. Вода под высоким давлением, горячая вода и пар, воздух, масло, топливо, газ, питьевая вода — для каждой среды нужны свои уплотнения и материалы. Катушки не взаимозаменяемы.
2. Рабочее давление. Катушки Ramex в каталоге рассчитаны на давление от 10 до 1000 бар. Для воздуха хватает невысокого давления, для мойки высокого давления берут барабаны на 250–600 бар, для насосов сверхвысокого давления — модели с соответствующим запасом.
3. Температура. Для горячей воды и пара нужны катушки, у которых поворотное соединение рассчитано на нужную температуру.
4. Длина и диаметр шланга. Барабан рассчитан на определенную длину рукава конкретного диаметра. Шланг большего диаметра займет больше места, и вместимость барабана уменьшится.
5. Резьба подключения на входе поворотного соединения и на выходе к шлангу.
6. Материал. Окрашенная сталь подходит для сухих помещений и цехов, нержавеющая сталь — для моек, пищевых производств, улицы и химии. В маркировке Ramex встречается индекс FE, материал каждой модели указан в карточке.
7. Монтаж. Стена, потолок, пол или рама аппарата. От этого зависит выбор рамы и необходимость поворотного кронштейна.

Вместимость барабана: длина и диаметр шланга

В описании каждой катушки Ramex указана вместимость: какой длины шланг какого внутреннего диаметра на нее помещается. Эти две цифры связаны. Если на барабан, рассчитанный, например, на 20 м рукава 1 1/2 дюйма, намотать шланг меньшего диаметра, он поместится длиннее. Если взять рукав толще, длина уменьшится. При подборе учитывайте не только внутренний диаметр, но и наружный: у шлангов высокого давления с двумя слоями оплетки он заметно больше, чем у однослойных рукавов того же сечения.

Практическое правило: выбирайте барабан так, чтобы рабочая длина шланга помещалась на него с небольшим запасом. Последний виток не должен выходить за край щек барабана. Если рукав нужен длиннее, чем вмещает подходящая модель, лучше перейти на барабан крупнее, чем наматывать шланг через край.

Катушки для шлангов высокого давления

Для мойки высокого давления, промышленной очистки и гидравлики важна не только прочность барабана, но и поворотное соединение. Оно работает под полным давлением насоса и одновременно вращается, поэтому его уплотнения подбираются под давление и температуру. В каталоге Ramex есть катушки для давлений от нескольких десятков бар до 1000 бар. Чем выше давление, тем толще и жестче шланг, тем крупнее минимальный радиус изгиба и, соответственно, диаметр барабана. Для рукавов сверхвысокого давления выбирают барабаны, рассчитанные на конкретный тип шланга, иначе он будет работать на изломе при каждом обороте.

Таблица подбора катушки под задачу

Где применяют катушки Ramex

• Автомойки и мойки самообслуживания — шланг высокого давления убирается после каждого клиента и не лежит под колесами.
• Автосервисы и шиномонтаж — воздух, масло, вода и технические жидкости на отдельных барабанах над постами.
• Пищевые производства — шланги горячей воды и моющих растворов на катушках из нержавеющей стали.
• Коммунальная и уборочная техника — ручные и автоматические барабаны на машинах и прицепах.
• Промышленная очистка — барабаны для шлангов сверхвысокого давления, где рукав тяжелый и дорогой, а повредить его особенно обидно.
• Сельское хозяйство — мойка ферм, техники, подача воды и растворов.

Где разместить катушку

От места установки зависит, насколько удобно будет работать и как долго прослужит шланг. Настенная катушка подходит для постов, где рабочая зона находится с одной стороны: у стены бокса, в моечной зоне цеха, у верстака. Потолочная освобождает пол и стены, рукав опускается сверху прямо к оператору, такой вариант любят в автосервисах и на мойках. Напольная или рамная катушка ставится на передвижной аппарат, тележку, прицеп или кузов машины. Важно, чтобы шланг выходил из направляющей без резкого угла, а путь до рабочей зоны был свободен от острых кромок, горячих поверхностей и движущихся частей оборудования.

Монтаж катушки

1. Выберите место так, чтобы шланг разматывался по прямой к рабочей зоне без резких перегибов у направляющей.
2. Крепите раму к несущей стене, перекрытию или раме оборудования крепежом, рассчитанным на рывки шланга.
3. Подводящую линию к поворотному соединению делайте гибкой вставкой, чтобы вибрация и перекосы не передавались на ось.
4. Для автоматической катушки настройте натяжение пружины по инструкции: шланг должен сматываться полностью, но без удара в конце.
5. После монтажа проверьте соединения на рабочем давлении.

Обслуживание

• Регулярно осматривайте поворотное соединение: капли воды или масла на оси — сигнал заменить уплотнения.
• Не давайте автоматической катушке сматывать шланг бесконтрольно: удар фитинга о направляющую разбивает ее и опасен для человека.
• Очищайте направляющую и барабан от грязи, песок ускоряет износ шланга.
• Перед зимой на неотапливаемых объектах сливайте воду из шланга и поворотного соединения.
• Проверяйте крепеж рамы, особенно у потолочных катушек.

Сам рукав для барабана можно подобрать в разделе шланги высокого давления, сверив длину и диаметр с вместимостью катушки.

Безопасность

Катушка работает с шлангом под давлением, поэтому перед любыми работами на барабане отключите подачу и сбросьте давление в линии. У автоматической катушки пружина всегда находится под натягом: разбирать узел пружины без инструкции нельзя, она может резко раскрутиться. Не отпускайте вытянутый шланг, пусть пружина сматывает его под контролем руки. Регулярно проверяйте, что фиксатор держит шланг в вытянутом положении, иначе рукав может неожиданно начать сматываться во время работы.

Типичные ошибки при выборе

• Катушка на меньшее давление, чем у насоса. Первым не выдерживает поворотное соединение.
• Шланг длиннее, чем рассчитан барабан. Витки не помещаются, рукав сходит с барабана и перетирается о раму.
• Катушка для холодной воды на линии с подогревом. Уплотнения быстро теряют форму и начинают течь.
• Окрашенная катушка на мойке или улице. Влага и химия быстро добираются до металла.
• Автоматическая катушка под очень тяжелый рукав. Пружина работает на пределе и быстро устает, здесь лучше ручной барабан.
• Отсутствие поворотного кронштейна там, где шланг тянут в разные стороны. Рукав трется о край направляющей и изнашивается.

Частые вопросы

Какую катушку выбрать для мойки высокого давления?

Для поста автомойки чаще берут автоматическую катушку из нержавеющей стали с рабочим давлением не ниже давления насоса. Для передвижного аппарата с длинным шлангом удобнее ручной барабан.

Чем автоматическая катушка отличается от ручной?

Автоматическая сматывает шланг пружиной, ручная — рукояткой. Ручная проще, дешевле и вмещает более длинный и тяжелый рукав, автоматическая быстрее и удобнее при частом использовании.

Можно ли использовать одну катушку для воды и воздуха?

Не стоит. У катушек для разных сред разные уплотнения и материалы, поэтому для воздуха, пара, масла и воды выбирают отдельные модели.

На какое давление бывают катушки Ramex?

В каталоге есть катушки с рабочим давлением от 10 до 1000 бар: от пневматических до барабанов для шлангов сверхвысокого давления.

Как понять, поместится ли мой шланг на барабан?

В описании катушки указаны максимальная длина и диаметр шланга. Шланг большего диаметра займет больше места, поэтому сверяйте оба параметра одновременно.

Что делать, если катушка течет на оси?

Почти всегда изношены уплотнения поворотного соединения. Их меняют на оригинальные, не дожидаясь, пока течь повредит посадочные поверхности.

Нужен ли поворотный кронштейн для катушки?

Он нужен, если шланг тянут в разные стороны, например над постом мойки или в широком цехе. Кронштейн разворачивает барабан вслед за рукавом, и шланг не трется о направляющую.
