Насосы высокого давления для АВД

Насосы высокого давления Hawk и Mazzoni превращают обычный поток воды в рабочую струю на 100–1000 бар. В каталоге больше 450 плунжерных моделей: от малышей на 1–2 л/мин для систем тумана до промышленных агрегатов на 200 л/мин с приводом под 60 кВт. Здесь разберём, как устроен такой насос, чем отличаются серии и как подобрать модель под привод, воду и режим работы.

Как устроен плунжерный насос высокого давления

Почти все модели раздела — трёхплунжерные насосы объёмного типа. Внутри картера вращается коленчатый вал, шатуны через крейцкопфы двигают плунжеры вперёд и назад. На ходе назад плунжер втягивает воду через всасывающий клапан, на ходе вперёд выталкивает её через нагнетательный клапан в линию. Три плунжера работают со сдвигом по фазе, поэтому поток получается ровным, без сильной пульсации.

Важная особенность объёмного насоса: расход почти не зависит от давления. Он задаётся рабочим объёмом и оборотами вала. Давление же создаётся сопротивлением на выходе — форсункой, соплом, длиной шланга. Отсюда простое правило: насос сам по себе не «держит» давление, его ограничивает регулятор или предохранительный клапан. Работать без регулятора нельзя — при закрытом пистолете давление мгновенно вырастет до разрушения узлов.

Основные части насоса:

• Картер с маслом, подшипниками и коленвалом — механическая часть, которая передаёт крутящий момент.
• Плунжеры — обычно керамические, гладкие и износостойкие; по ним скользят уплотнения.
• Голова — гидравлическая часть с клапанами и манжетами. Её делают из латуни, никелированной латуни или нержавеющей стали.
• Клапаны всасывания и нагнетания — по одной паре на каждый плунжер.
• Уплотнения высокого и низкого давления — расходная часть, которая меняется по ремкомплекту.

Типы насосов в каталоге

Раздел разбит на подборки по способу привода и по назначению. Так быстрее найти модель, которая встанет на ваш двигатель или выдержит вашу жидкость.

По типу привода

• Насосы с полым валом для электродвигателя — надеваются прямо на вал мотора и крепятся к его фланцу. Серии NHD, NHDP, TMP в исполнениях C и NEMA, 120–200 бар.

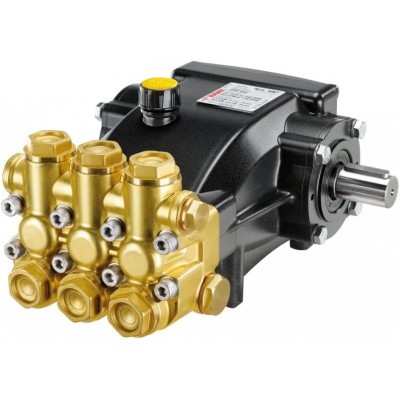

• Насосы для бензинового двигателя — серии NPM, NHDP-G, TMP-G под горизонтальный вал ДВС, до 250 бар.
• Насосы для гидромотора — серия NHDP-HY для техники с гидравлической системой.
• Насосы со сплошным валом — ставятся через муфту, редуктор или ременную передачу. Это большинство средних и крупных серий: NMT, TXT, XLT, GXT, GPX, HHP.

По назначению

• Насосы с никелированным корпусом — версии Car Wash для постов самообслуживания и долгой работы в сменном режиме.
• Насосы для горячей воды — исполнения с термостойкими уплотнениями для подачи нагретой жидкости.
• Насосы из нержавеющей стали и для химии — головы из нержавейки, исполнения Chemical и Atex.
• Насосы сверхвысокого давления — 350–1000 бар для гидроочистки, снятия покрытий и резки.
• Насосы для систем туманообразования — малый расход и около 100 бар для форсунок тумана.
• Насосы Mazzoni — итальянские плунжерные насосы на 150–300 бар.

Серии Hawk: от компактных до промышленных

Hawk выпускает несколько линеек, и каждая рассчитана на свой класс нагрузки. Если упростить, их можно разложить по размеру картера и потоку.

• NHD, NHDP, TMP, NPM — компактные насосы на 8–21 л/мин и до 250 бар. Основа переносных и небольших стационарных моек.

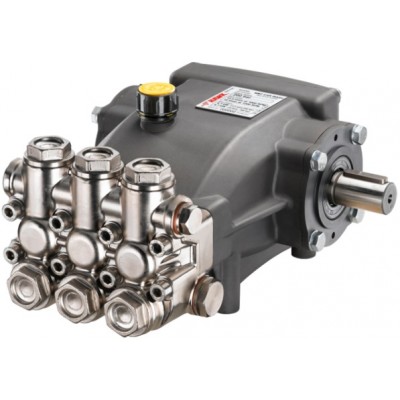

• NMT — универсальная серия среднего класса: обычные, никелированные, нержавеющие, химические и высокотемпературные версии.

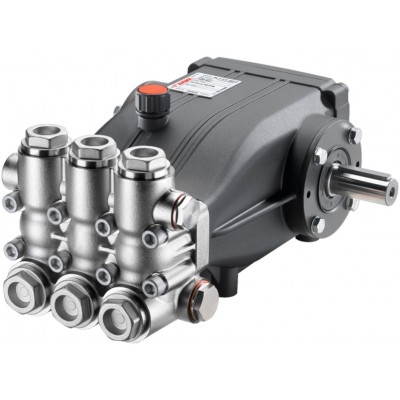

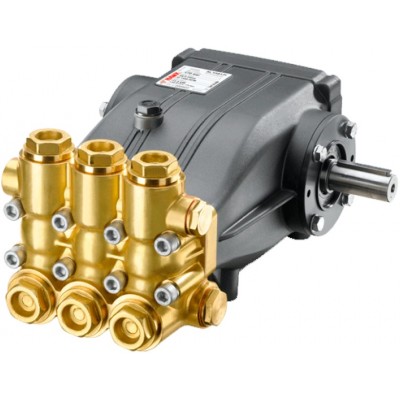

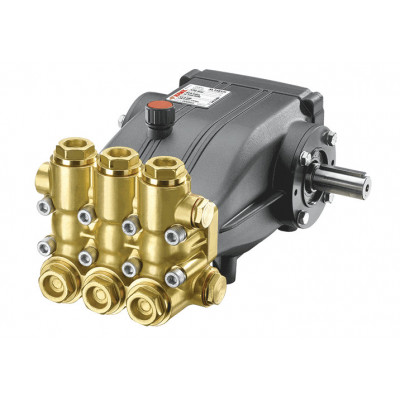

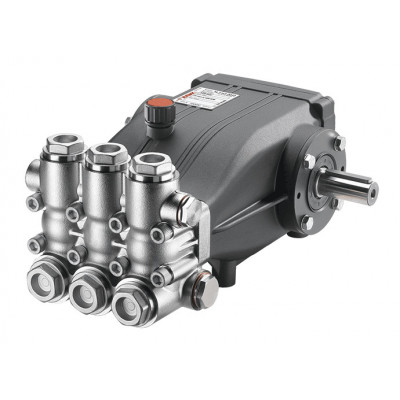

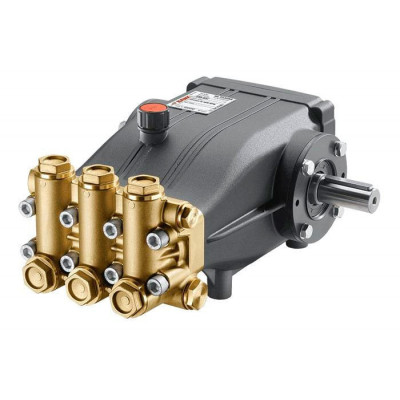

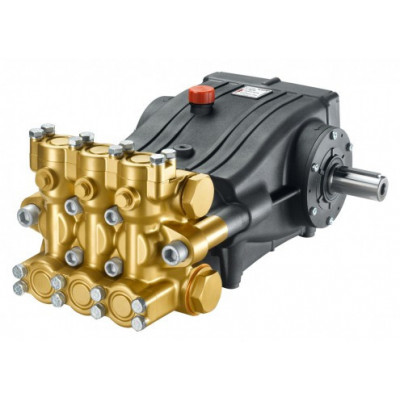

• TXT, XLT, XLTI — насосы с запасом по ресурсу для промышленных моек, линий очистки, технологических задач.
• GXT, GXX, GPX, MXT — крупные агрегаты на большой расход для водоструйной очистки, горнодобычи, судостроения.
• HHP, MPX, PXI — насосы на 350–500 бар и выше для сверхвысокого давления.

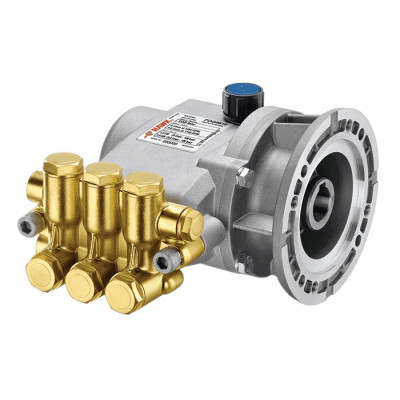

• FOG — специальные модели для туманообразования.

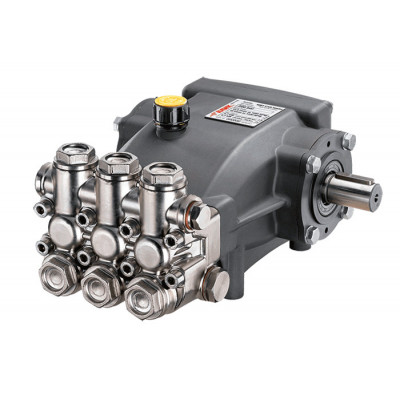

У многих моделей в артикуле зашифрованы основные параметры. Например, NHDP1520 — около 15 л/мин и 200 бар, NMT2120 — 21 л/мин и 200 бар. Буквы R и L в конце показывают, с какой стороны выходит вал. Для крупных серий система обозначений своя, поэтому точные цифры всегда смотрите в карточке.

Как выбрать насос высокого давления

Подбор начинают не с бренда и не с цены, а с задачи: что моем или чистим, какой водой, сколько часов в день и от какого двигателя. Затем проходят по параметрам.

Давление

Для мойки техники и фасадов обычно хватает 150–200 бар. Для удаления засохшей грязи, мойки грузовиков и спецтехники берут 200–250 бар. Чистка теплообменников, снятие краски, ржавчины и бетона требуют 350–1000 бар — это уже отдельный класс оборудования. Брать давление «с запасом» без нужды не стоит: выше нагрузка на шланги, пистолет и уплотнения.

Расход

Расход определяет скорость работы. 8–12 л/мин — лёгкая мойка, 15–21 л/мин — профессиональный пост, 30–100 л/мин — промышленная очистка, 150–220 л/мин — крупные гидроочистные установки. Учтите возможности водоснабжения: насос должен получать на входе не меньше воды, чем отдаёт.

Мощность привода

Ориентир по мощности: N, кВт ≈ Q, л/мин × P, бар / 511. Для насоса на 15 л/мин и 200 бар это около 5,9 кВт. К результату добавьте 10–15 % запаса для электродвигателя и около 30 % для бензинового или дизельного двигателя. Готовые моторы подходящего размера есть в разделе электродвигателей для насосов.

Обороты и вал

Насос должен совпадать с двигателем по частоте вращения и по типу вала. Модели на 1450 об/мин работают тише и дольше, высокооборотные компактнее и легче. Полый вал садится на вал мотора напрямую, сплошной требует муфты, редуктора или шкива. Сторона вала (R или L) важна при компоновке рамы.

Материал головы и тип жидкости

Латунная голова — стандарт для чистой воды. Никелированная лучше переносит жёсткую воду и слабые моющие растворы. Нержавеющая сталь нужна для пищевых производств, деминерализованной воды, химии и агрессивных сред.

Температура воды

Обычные насосы рассчитаны на холодную воду. Если в насос поступает уже нагретая жидкость, нужна высокотемпературная версия с подпором на всасывании. Допустимую температуру каждой модели проверяйте в характеристиках.

Качество воды

Песок, окалина и ржавчина из трубы быстрее всего убивают клапаны и манжеты. Если вода берётся из скважины или ёмкости, ставьте сетчатый фильтр перед насосом и следите за его чистотой. Жёсткая вода оставляет накипь в голове — для таких условий есть смысл смотреть никелированные или нержавеющие версии и регулярно промывать систему.

Режим работы

Насос, который работает час в день, и насос, который гудит две смены подряд, — это разные классы. Для эпизодической мойки достаточно компактной серии. Для постоянной нагрузки выбирайте модели с низкими оборотами, более крупным картером и подшипниками качения, а также ставьте мотор с запасом по мощности. Такой насос дольше идёт между ремонтами и меньше греет масло.

Полый вал или сплошной: что удобнее

Насос с полым валом садится прямо на вал электродвигателя. Получается короткий соосный агрегат без муфты и рамы, его легко встроить в тележку или настенную мойку. Минус в том, что вариантов компоновки меньше, а насос жёстко привязан к фланцу мотора.

Сплошной вал даёт свободу: насос можно поставить через эластичную муфту, понижающий редуктор или ременную передачу, подобрать нужные обороты и вынести мотор в сторону. Так собирают средние и крупные установки, где важно ремонтировать узлы по отдельности. Для такого монтажа понадобятся фланцы, муфты и редукторы.

Как читать характеристики в карточке

В карточке насоса указывают несколько ключевых цифр, и все они связаны между собой.

• Максимальное давление — предел, на котором насос может работать долго. Рабочее давление лучше держать чуть ниже.
• Расход — объём воды при номинальных оборотах. Если раскрутить вал меньше, расход упадёт пропорционально.
• Мощность — сколько насос потребляет на номинальной точке. Это нижняя граница для двигателя, а не его размер.
• Обороты — частота вращения вала, под которую рассчитан насос.
• Вал — тип, диаметр и сторона выхода.
• Масса и габариты — нужны, чтобы спроектировать раму и проверить, встанет ли насос в корпус мойки.

Если сомневаетесь в подборе, пришлите задачу: что моете, какое давление и расход нужны, какой двигатель уже есть. Подскажем подходящую серию и комплектацию.

Подбор насоса по задаче

Где применяют насосы высокого давления

• Мойки автомобилей, грузовиков, автобусов и спецтехники.
• Сельское хозяйство: мойка ферм, животноводческих помещений, техники.
• Пищевые и перерабатывающие производства, где важны гигиена и нержавеющие материалы.
• Коммунальные службы: прочистка канализации, мойка площадей и контейнеров.
• Промышленная очистка резервуаров, теплообменников, трубных пучков.
• Судостроение и ремонт: снятие обрастаний и старой краски.
• Системы туманообразования, увлажнения и пылеподавления.
• Технологические линии: опрессовка, подача жидкостей под давлением.

Сам насос — только часть системы. Для готового решения его ставят на раму с мотором, регулятором и шлангом. Если нужна машина целиком, проще сразу взять аппарат высокого давления.

Когда брать насос отдельно

Отдельный насос нужен в трёх случаях: вы собираете свою установку под нестандартную задачу, меняете изношенный насос на существующей мойке или переводите оборудование на другой расход и давление. При замене проще всего взять ту же модель или аналог с теми же присоединительными размерами — тогда не придётся переделывать раму и муфту. Если меняете параметры, пересчитайте мощность мотора, проверьте регулятор и сопло: под новый расход нужна форсунка другого номера, иначе давление не выйдет на рабочее значение.

Монтаж и обслуживание

Подключение

1. Проверьте соосность вала насоса и двигателя. Перекос — частая причина быстрого износа подшипников.
2. На всасывании поставьте фильтр подходящего размера и не уменьшайте диаметр подводящей линии.
3. Не допускайте сухого хода и подсоса воздуха — кавитация разрушает клапаны и манжеты.
4. Установите регулятор давления и предохранительный клапан. Подходящие модели есть в разделе регуляторов давления.
5. Перед первым пуском проверьте уровень масла по смотровому окну или щупу.

Регламент

Первую замену масла делают после 50 часов работы, дальше — каждые 500 часов. Плановое ТО насоса с осмотром клапанов и уплотнений — через 800 часов, затем каждые 400 часов. Не дожидайтесь течи: изношенная манжета быстро повреждает плунжер. Оригинальные манжеты, клапаны, плунжеры и головы подберём в разделе запчастей и ремкомплектов Hawk.

Зимнее хранение

Вода, оставшаяся в голове, при заморозке разрывает корпус. Перед хранением в холоде слейте воду и прокачайте насос незамерзающей жидкостью.

Типичные ошибки при выборе

• Выбор только по давлению. Высокое давление при малом расходе моет медленно. Для скорости важен поток.
• Мотор впритык. Без запаса двигатель перегревается, а бензиновый не держит обороты.
• Не та частота вращения. Насос на 1450 об/мин на моторе 2900 об/мин быстро выйдет из строя.
• Латунь для химии. Агрессивные растворы разъедают латунную голову и уплотнения.
• Горячая вода в обычный насос. Стандартные манжеты не рассчитаны на нагретую жидкость.
• Работа без регулятора. Скачки давления ломают шланги и сам насос.

Частые вопросы

Чем плунжерный насос отличается от аксиального?

В плунжерном насосе коленвал, шатуны и керамические плунжеры, он работает в масляной ванне и рассчитан на тысячи часов. Аксиальные насосы бытовых моек проще и дешевле, но ресурс у них заметно меньше.

Как рассчитать мощность двигателя для насоса?

Перемножьте расход в л/мин и давление в бар, разделите на 511 — получите кВт. Для электромотора добавьте 10–15 %, для ДВС около 30 %.

Что означают буквы R и L в артикуле?

Они указывают сторону выхода вала относительно головы. От этого зависит, как насос встанет на раму и к двигателю.

Можно ли подать в насос горячую воду?

Только в высокотемпературную версию. Обычные модели рассчитаны на холодную воду, а для нагретой жидкости нужны особые уплотнения и подпор на входе.

Как часто менять масло?

Первый раз после 50 часов работы, затем каждые 500 часов или раньше, если масло помутнело.

Есть ли ремкомплекты к насосам Hawk?

Да, манжеты, клапаны, плунжеры и головы поставляем оригинальные. Ремонт насосов выполняет наш сервисный центр в Москве.

Почему у нас

Hawk Market — официальный поставщик Hawk в России, насосы Mazzoni тоже есть в каталоге. Склад и сервис в Москве, поставки под заказ с завода в Италии, цены с НДС, гарантия 1 год на заводской брак, доставка по всей стране.
